Utilize os manipuladores horizontais para editar a geometria horizontal de componentes de estrada. Para utilizar os manipuladores horizontais, é necessário exibir a estrada na vista da planta.

Nota: Para usar os manipuladores verticais, é preciso pontuar o modelo e visualizar a estrada em gráfico do perfil longitudinal.

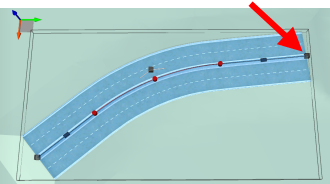

Ponto final

O manipulador Ponto final move o ponto inicial ou final de uma estrada. Quando a alça da extremidade final for movida, a elevação é ajustada para coincidir com o solo existente.

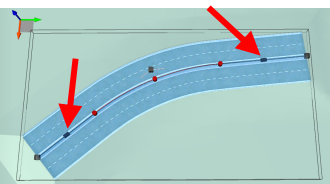

Ponto central

O manipulador Ponto central move uma tangente.

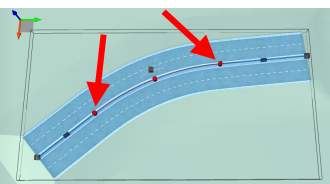

Ponto de tangência

O manipulador Ponto de tangência altera o ponto inicial ou final de uma curva. Este manipulador também afeta o comprimento da curva e o raio.

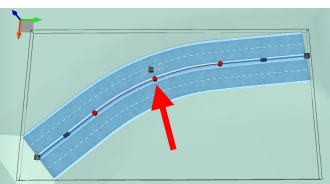

Raio da curva

O manipulador Raio da curva altera o raio de uma curva.

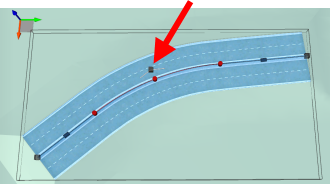

Ponto de interseção

O manipulador Ponto de interseção (PI) move o ponto de interseção de duas tangentes.
