Para adicionar uma curva horizontal a uma estrada

Adicione uma curva horizontal a um componente de estrada. Você pode adicionar uma curva horizontal a um segmento de linha, ou no ponto de interseção de duas linhas, onde uma curva tiver sido removida. Você também pode adicionar uma curva horizontal à tangente selecionada de um componente da estrada usando o menu de contexto.

Em uma tangente selecionada

1. Selecione um componente da estrada.

2. Clique na linha de centro de uma tangente da estrada para selecioná-la.

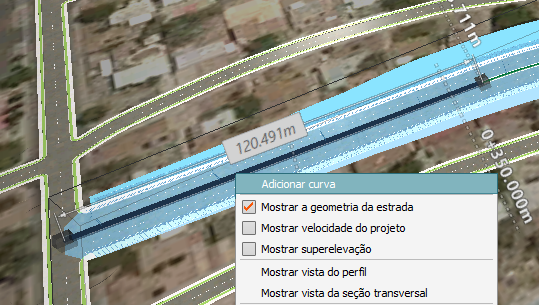

3. Clique com o botão direito do mouse enquanto estiver na vista de planta e selecione Adicionar curva.

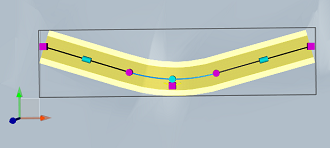

4. Uma curva horizontal será inserida.

Em um segmento de linha

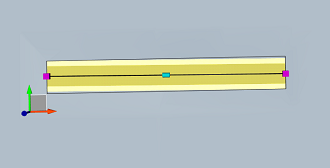

1. Selecione o componente de estrada.



2. Clique com o botão direito do mouse na localização desejada da curva.

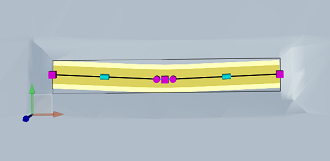

3. Clique em Adicionar ponto. A linha é dividida em dois segmentos, e um ponto de interseção e uma curva são adicionados à localização selecionada.



Em um ponto de intersecção

1. Selecione o componente de estrada.

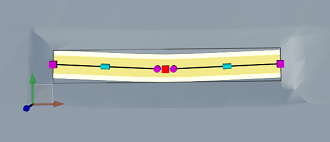

2. Clique com o botão direito do mouse no ponto de intersecção ao qual deseja adicionar a curva.



3. No menu de contexto, expanda Converter geometria e selecione o tipo de curva que deseja adicionar:

   • Curva
   • Espiral-curva-espiral É adicionada uma curva ao ponto de interseção selecionado.
