Para alterar o raio de uma curva horizontal

Modifique o valor do raio da curva na tela, ou use o ponto de curva de interseção ou os manipuladores de raio de curva para alterar o raio da curva horizontal.

Nota: Se a geometria de curva da estrada violar a geometria do projeto, serão exibidos avisos na tela. Para obter mais informações, consulte Para lidar com avisos ao editar a geometria da estrada horizontal.

1. Selecione um componente da estrada.

2. Selecione a curva. Você pode inserir o raio da curva, o comprimento das espirais de entrada/saída e o valor A de uma espiral-curva-espiral diretamente na tela de uma curva de estrada horizontal selecionada.

3. Siga um destes procedimentos:

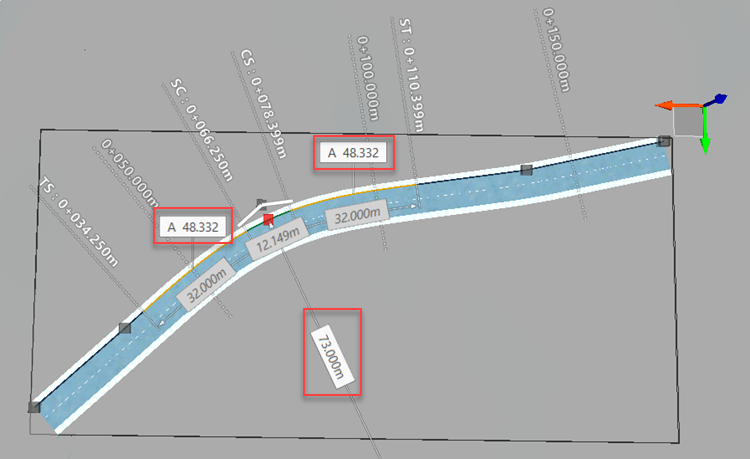

   • Com a curva da estrada selecionada, a alça do raio da curva será realçado em vermelho. Para componentes de estradas, você pode inserir diretamente o novo raio da curva, bem como os valores A da espiral-curva-espiral, usando as legendas na tela. Para obter mais informações, consulte Sobre as anotações dos componentes de estrada.

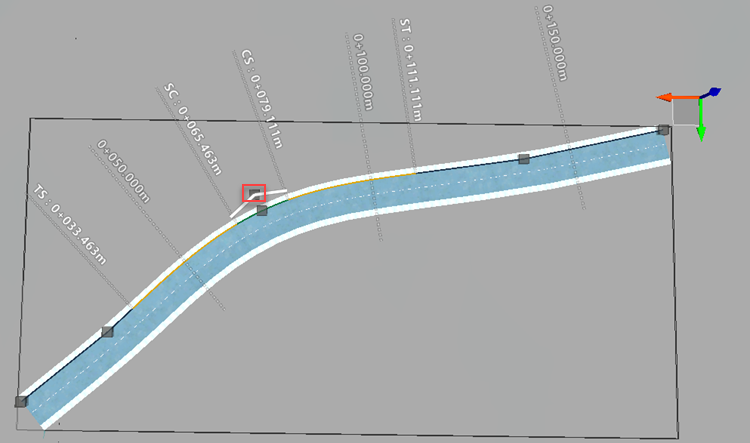

   • Clique e arraste a alça do ponto de interseção para modificar o comprimento e o raio da curva.

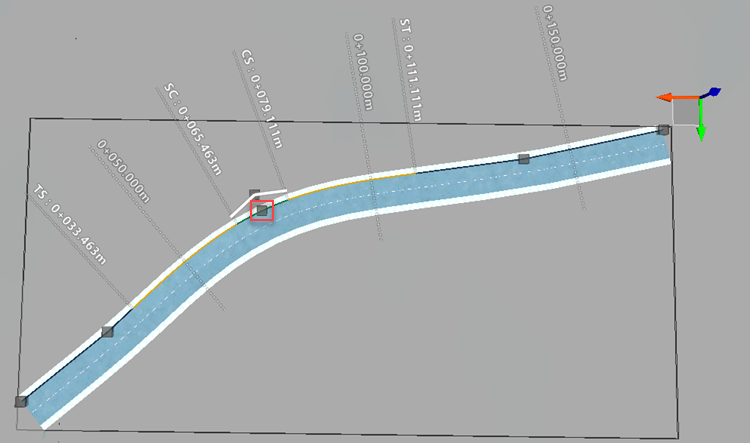

   • Clique e arraste a alça do raio da curva para modificar o comprimento e o raio da curva.

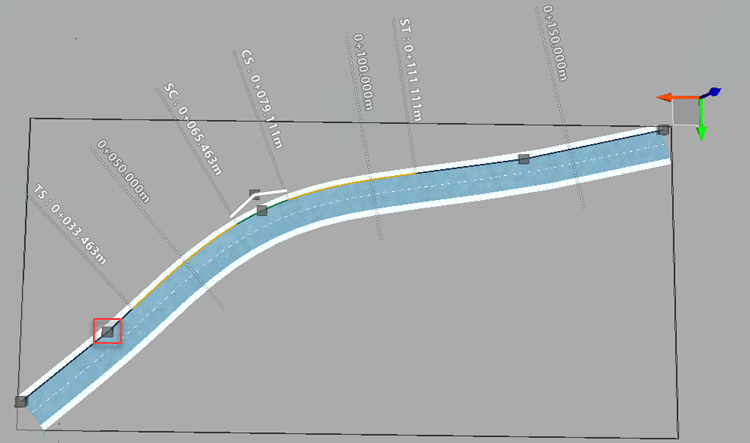

   • Clique e arraste o ponto de interseção de um alinhamento de estrada conectado. Isso pode modificar o comprimento e o raio da curva. Dica: Mantenha a tecla Shift pressionada para deslizar o ponto ao longo da tangente.
