Sobre o Visualizador de seção transversal
Use o Visualizador de seção transversal para inspecionar as superelevações de qualquer seção transversal de um componente de estrada selecionado, inclusive estacas críticas da estrada, tabuleiros de ponte, áreas de interseção e seções de retorno.
Para exibir o Visualizador de seção transversal, selecione um componente de estrada, clique com o botão direito do mouse e, em seguida, selecione Mostrar vista da seção transversal. Você também pode clicar com o botão direito do mouse em uma estaca no gráfico do perfil longitudinal e selecionar Mostrar estaca na vista da seção transversal.
Nota: Se aplicar superelevação a um componente de estrada, você também poderá selecionar diretamente estacas críticas no componente de estrada.

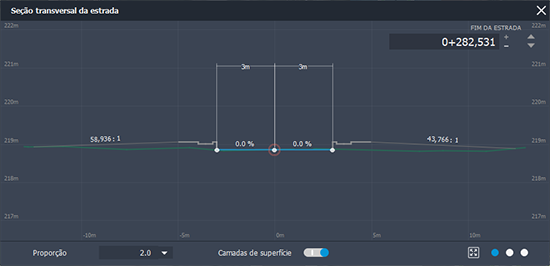

Vista de seção transversal
Nota: Clique e arraste o rastreador de estacas ao longo da rodovia para atualizar a seção transversal exibida no Visualizador de seção transversal.
- Expanda o menu suspenso Proporção para ajustar o exagero vertical.
- Ative ou desative a visibilidade de Camadas de superfície.
- Clique em
para alternar entre a superelevação, a montagem da estrada e as vistas de corte/aterro da seção transversal da rodovia. - Utilize as setas para alterar a localização da vista da seção transversal. É possível alternar entre as estacas críticas ou inserir valores diferentes para as estacas.
- Se você tiver ativado a superelevação e estiver visualizando um estaca crítica superelevada, o Visualizador de seção transversal fornecerá o nome da estaca.
- Você pode utilizar os botões do mouse e a barra de rolagem para efetuar panorâmica e o zoom.

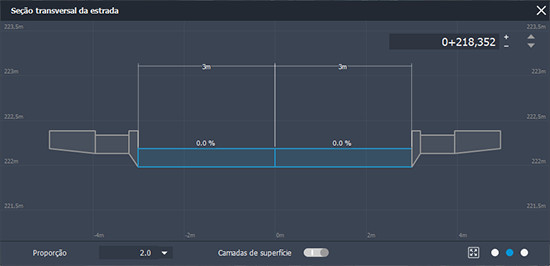

Vista de montagem da estrada
Consulte Para inserir componentes em uma montagem do componente de estrada.

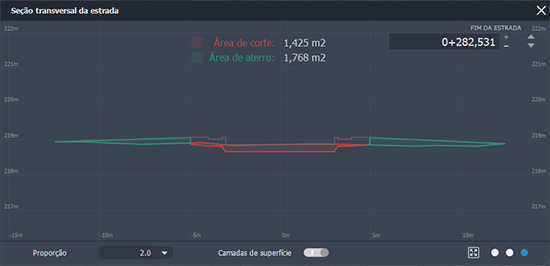

Vista de corte/aterro
Consulte Para visualizar volumes de terraplenagem.
