Сравнение чертежей

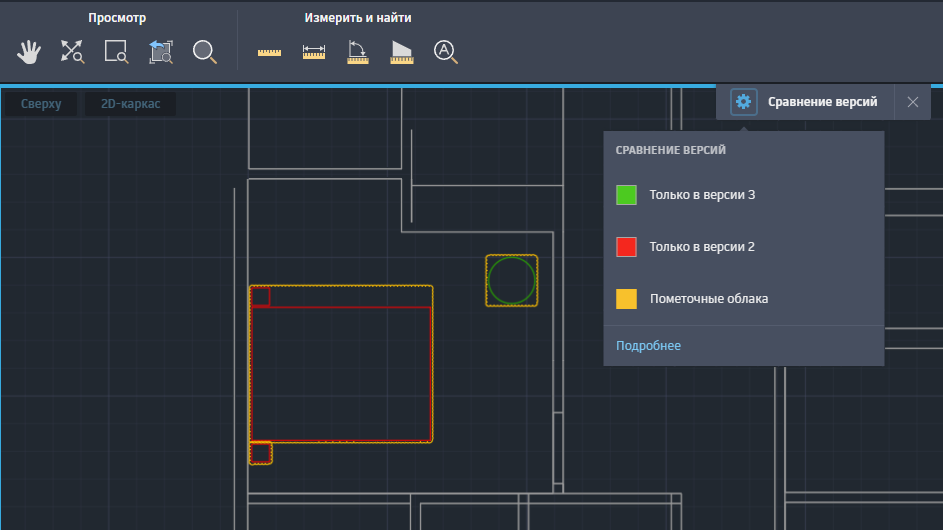

Сравнение указанной версии или файла чертежа с текущим файлом чертежа. Различия выделяются цветом и в пометочных облаках.

Примечание. Функция сравнения чертежей доступна только для чертежей, сохраненных в Forma Data Management.

alt

Сравнение текущего чертежа с другим файлом чертежа

В командной строке введите СРАВНИТЬ и нажмите ENTER. Откроется диалоговое окно сравнения.
В списке файлов выберите чертеж для сравнения.

Сравнение текущего чертежа с другой версией

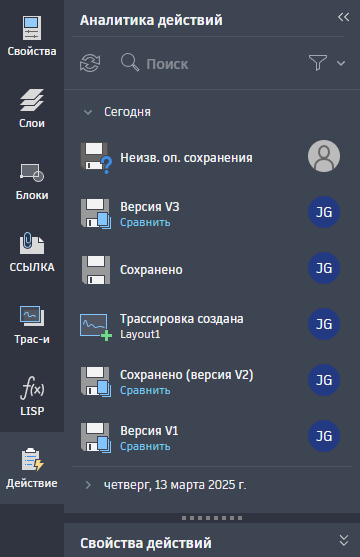

На палитре «Аналитика действий» под версией, которую требуется использовать в качестве чертежа для сравнения, нажмите кнопку «Сравнить».

alt

Другие примечания

В режиме сравнения чертежей используется последняя сохраненная версия текущего чертежа. При наличии несохраненных изменений после запуска команды СРАВНИТЬ выберите, сохранить или отменить их.
В режиме сравнения чертежей инструменты редактирования отключены. Используйте команды «Вид», «Измерить» и «Найти».
