МАССИВ (команда)

Создание копий объектов в виде массива.

Можно создавать копии объектов через равные интервалы в прямоугольном, круговом массиве или в массиве по траектории.

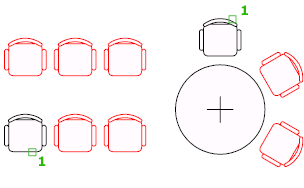

После выбора объектов, которые нужно скопировать (они называются исходными объектами), необходимо задать способ их расположения. Имеется три типа массивов.

Прямоугольный

Распределение копий выбранного объекта в рамках любой комбинации строк, столбцов и уровней.

Путь

Равномерное распределение копий выбранного объекта вдоль траектории или ее части.

Круговой

Равномерное распределение копий объекта в круговом массиве вокруг центра или оси вращения.

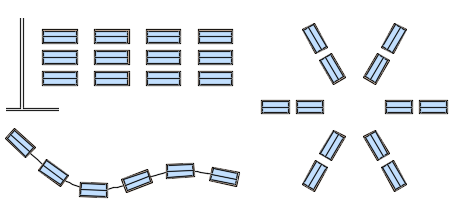

Ниже приводятся примеры массивов, определяющих размещение демонстрационных столов.

Каждый компонент массива называется элементом массива и может состоять из нескольких объектов. В качестве исходного объекта массива можно также указать блок.

Ассоциативные и неассоциативные массивы

Параметры команды МАССИВ позволяют указать, будут ли массивы по умолчанию ассоциативными или неассоциативными.

• Преимущество ассоциативных массивов заключается в том, что их без труда можно изменять в дальнейшем. Элементы массива хранятся в едином объекте-массиве, как и в блоке. В ассоциативном массиве можно менять количество элементов и расстояние между ними. Свойства массива, такие как количество элементов и расстояние между ними, можно менять с помощью ручек массива или на палитре свойств.

• Неассоциативные массивы становятся независимыми объектами после выхода из команды МАССИВ.

Редактирование элементов ассоциативного массива

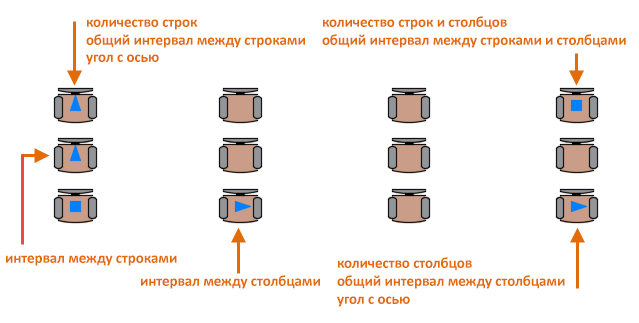

Изменения в ассоциативные массивы можно вносить непосредственно с помощью ручек, с помощью параметров всплывающего меню ручки, отображающегося при наведении курсора на ручку, или с помощью команды МАССИВРЕД, доступной на контекстной вкладке или в командной строке. Ниже приводятся примеры основных элементов управления для прямоугольного массива стульев. Элементы управления массивов по траектории и круговых массивов совпадают.

После создания ассоциативного массива его элементы можно изменять следующим образом.

Измените исходный элемент массива. Все экземпляры исходного элемента будут обновлены автоматически. Удалите один элемент массива или более.

Замените один элемент массива или более на выбранные объекты. Кроме того, можно добавлять и удалять объекты, связанные с элементом массива. В этом примере первый столбец массива столов стал короче, а первые два элемента верхней строки были удалены.

Даже после этих изменений массив остается ассоциативным: интервал и угол между элементами можно динамически изменять одним действием.
