ФАСКА (команда)

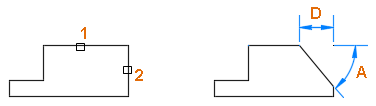

Скругление и соединение фаской кромок двух 2D-объектов или смежных граней 3D-тела. Скос или фаска представляет собой наклонную линию, проходящую через конечные точки двух прямых 2D-объектов.

Заданные значения расстояния и углов применяются в порядке выбора объектов.

рисунок

Создание 2D-фасок

Скос или фаску можно задать, выбрав два объекта, каждый из которых относится к одному из следующих типов: отрезок, полилиния, луч или прямая.

Если два выбранных объекта находятся на одном слое, наклонная линия создается на этом же слое. В противном случае линия создается на текущем слое. Слой определяет такие свойства объекта, как цвет и тип линий.

При создании 2D-фаски отображаются следующие запросы.

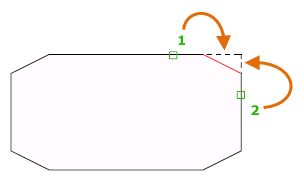

Первый отрезок

Выберите первый из двух объектов или первый линейный сегмент 2D-полилинии для определения фаски.

рисунок

Выберите второй отрезок или нажмите клавишу SHIFT при выборе, чтобы создать угол

Выберите второй объект или линейный сегмент 2D-полилинии для определения фаски.

Нажав и удерживая клавишу SHIFT перед выбором второго объекта или линейного сегмента 2D-полилинии, можно удлинить или обрезать выбранные объекты для получения острого угла. Пока клавиша SHIFT нажата, текущим значениям расстояния и угла фаски временно назначается нулевое значение.

Сопрягаемые линейные сегменты 2D-полилинии не обязательно должны быть смежными, между ними может находиться третий сегмент. Если выбранные сегменты разделены таким сегментом, то сегмент-разделитель удаляется и заменяется фаской.

Примечание. При добавлении фаски или скоса к границам штриховки, заданным отдельными объектами, ассоциативность штриховки теряется. Если же граница штриховки задана полилинией, ассоциативность сохраняется.

Отменить

Отменяет предыдущую операцию в команде.

Полилиния

Добавление линии фаски ко всем вершинам 2D-полилинии, являющихся точками пересечения двух прямолинейных сегментов. Если параметру "Обрезка" не присвоено значение "Без обрезки", линии фаски становятся новыми сегментами полилинии.

рисунок

Примечание. Слишком короткие линейные сегменты, не соответствующие длине фаски, не изменяются.

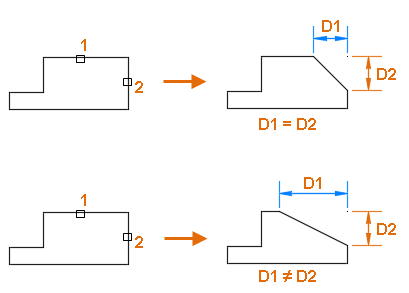

Расстояние

Настройка значений расстояния фаски от точки пересечения первого и второго объектов.

Если оба значения равны нулю, то выбранные объекты или линейные сегменты удлиняются или обрезаются до точки пересечения.

рисунок

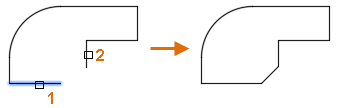

Угол

Настройка расстояния фаски до точки пересечения выбранных объектов и угол в плоскости XY до первого объекта или линейного сегмента.

рисунок

Обрезать

Настройка обрезки выбранных объектов для совпадения с конечными точками линии фаски.

Обрезка. Выбранные объекты или линейные сегменты обрезаются для совпадения с конечными точками линии фаски. Если выбранные объекты или сегменты линии не пересекаются с линией фаски, они удлиняются или обрезаются до добавления линии фаски.
Без обрезки. Выбранные объекты или линейные сегменты не обрезаются перед добавлением линии фаски.

Метод

Настройка способа расчета линии фаски от точки пересечения выбранных объектов или линейных сегментов.

Расстояние. Линия фаски определяется двумя значениями расстояния.
Угол. Линия фаски определяется значениями расстояния и угла.

Несколько

Добавление скоса к нескольким наборам объектов.
