УДЛИНИТЬ (команда)

Удлинение объектов до кромок других объектов.

Для удлинения объектов выберите инструмент (УДЛИНИТЬ) или введите УДЛИНИТЬ в командной строке и нажмите клавишу ENTER.

Обзор

Доступно два режима удлинения объектов: быстрый и стандартный.

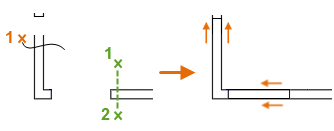

Быстрый режим. Выберите удлиняемые объекты по отдельности, нажмите и перетащите их, чтобы нарисовать траекторию выбора от руки, или укажите два пустых местоположения, чтобы задать секущую линию. Все объекты автоматически используются в качестве граничных кромок.

В быстром режиме доступны следующие параметры.

• Режущие кромки
• Линия (параметр не указан в списке)
• Секрамка
• Режим
• Проекция

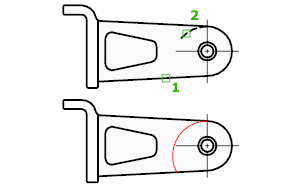

Стандартный режим. Сначала выберите границы и нажмите клавишу ENTER. Затем выберите объекты, которые требуется удлинить. Для использования всех объектов в качестве границ нажмите ВВОД в ответ на запрос выбора объектов.

В стандартном режиме доступны следующие параметры.

• Выбрать граничные кромки...
• Режущие кромки
• Линия
• Секрамка
• Режим
• Проекция
• Ребро

Запросы командной строки

Следующие сообщения отображаются как в быстром, так и в стандартном режиме.

• Кромки контура... Использование выбранных объектов для определения граничных кромок, до которых удлиняется объект.

• Выберите объект для удлинения... Выбор удлиняемых объектов. Нажмите ENTER для завершения команды.

• Клавиша SHIFT для обрезки. Обрезка выбранных объектов до ближайшей границы без удлинения. Это простой метод переключения между обрезкой и удлинением.

• Режущие кромки. Использование дополнительных указанных объектов для определения граничных кромок, до которых удлиняется объект.

• Линия. Выбор всех объектов, пересекающих линию выбора. Линия выбора - это последовательность временных линейных сегментов, заданная с помощью двух или более точек. Линия выбора не образует замкнутый контур.

• Секрамка. Выбор объектов, находящихся внутри прямоугольной области, определенной двумя точками, и пересекающих ее.

  Примечание. Иногда выбор удлиняемых объектов с помощью секущей рамки может быть неточным. Команда УДЛИНИТЬ разрешает выбор вдоль прямоугольной секущей рамки по часовой стрелке от первой точки до первого обнаруженного объекта.

• Режим. Выбор быстрого режима (где все объекты используются в качестве потенциальных граничных кромок) или стандартного режима (с запросом выбора граничных кромок) в качестве режима удлинения по умолчанию.

• Проекция. Тип проекции, используемый при удлинении объектов.

• Нет. Проекция не используется. Удлиняются только объекты, пересекающиеся в 3D пространстве с граничными кромками.

• ПСК. Проекция на плоскость XY текущей пользовательской системы координат (ПСК). Удлиняются объекты, не пересекающиеся в 3D пространстве с граничными кромками.

• Вид. Проекция вдоль текущего направления взгляда.

• Кромка. Удлинение объекта до пересечения с воображаемой гранью другого объекта или только до объекта, действительно пересекающего этот объект в 3D-пространстве.



• Удлинить. Удлинение граничной кромки до пересечения с удлиняемым объектом или его продолжением в 3D-пространстве.



• Без продолжения. Режим удлинения объекта только до кромки, которую он действительно пересекает в 3D-пространстве.



• Отменить. Отмена последних изменений, внесенных с помощью команды УДЛИНИТЬ.
