-ШТРИХ (команда)

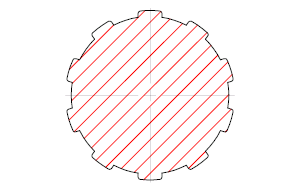

Заполняет замкнутую область или выбранные объекты штриховкой, сплошной заливкой или градиентной заливкой. Выберите один из имеющихся образцов штриховки или используйте параметр команды «Пользовательская» для создания пользовательских штриховок.

Выберите инструмент «ШТРИХ»: . Отобразятся следующие запросы.

Внутренняя точка (параметр по умолчанию)

Создает контур из существующих объектов, образующих замкнутую область вокруг указанной точки.

Свойства

Задает новые характеристики наносимой штриховки.

?—Список имен образцов. Список образцов штриховки, используемых на чертеже, с их описанием. Введите имя образца. Для того чтобы штриховка представляла собой отдельные линии, а не объект, перед именем образца следует поставить звездочку (*).

Сплошная. Задание сплошной заливки и повторное отображение первого запроса команды ШТРИХ, позволяющего определить контур.

Пользовательская. Задание пользовательского образца штриховки. Введите л и (не обязательно) код стиля штриховки. Для заполнения области отдельными линиями вместо образца штриховки перед "л" следует ввести звездочку (*).

Нарисовать контур

Применяет заданные точки для определения контура штриховки или заливки.

Удалить контуры

Удаление любого из ранее добавленных объектов из определения контура.

Выбрать объекты. Удаление объектов из определения контура.

Добавить контуры. Добавление объектов в определение контура.

Дополнительные

Устанавливает метод построения штриховки.

Набор контуров. Задание ограниченного набора объектов, называемого набором объектов контура, для проверки на соответствие указанной точке при создании штриховки.

Создать. Создание набора объектов контура из выбранных объектов.

Все. Создание набора объектов контура из всех объектов, отображаемых на текущем видовом экране. Если к моменту выбора данного параметра набор контуров был переопределен, переопределение отменяется.

Сохранить. Создание объекта, включающего в себя каждый объект штриховки.

Островки. Указывает, следует ли использовать объекты, лежащие в пределах внешнего контура, в качестве контуров штриховки. Если обнаружение островков отключено, следует запрос метода отслеживания лучей.

Ближайший. Построение отрезка от указанной точки до ближайшего объекта; затем производится трассировка контура против часовой стрелки.

Угол. Построение отрезка от указанной точки до первого объекта в направлении, заданном пользователем; затем производится трассировка контура против часовой стрелки.

Стиль. Способ нанесения штриховки или заливки на объекты в пределах внешнего контура штриховки. Если таких объектов нет, установка опции не играет роли. Часто наилучшим оказывается стиль "Нормальный", т.к. в этом случае пользователь может задать точный набор контуров.

Пропустить. Внутренние объекты игнорируются, и штриховка или заливка проходит сквозь них.

Внешний (рекомендуется). Штриховка или заливка наносятся вовнутрь, начиная от внешнего контура. Команда ШТРИХ отключает штриховку или заливку при обнаружении внутреннего островка. Этот параметр позволяет штриховать или закрашивать только область между наружным и первым из внутренних контурами, а вся остальная часть остается незаполненной.

Обычный. Штриховка или заливка наносятся вовнутрь, начиная от внешнего контура. Если при выполнении команды ШТРИХ обнаруживается внутренний островок, штрихование или заливка прекращаются до обнаружения внутри него другого островка.

Ассоциативность. Обновление образца штриховки при изменении ее границ.

Допуск замкнутости. Максимально допустимая величина зазоров между объектами, образующими контур штриховки. Установленное по умолчанию значение 0 означает, что между объектами, описывающими область, не должно быть зазора. Зазоры между объектами, величина которых не превышает заданного максимального значения, игнорируются, а контур образованный такими объектами считается замкнутым.

Отдельные штриховки. Создание одного или нескольких объектов штриховки, если выделено несколько отдельных замкнутых контуров.

Порядок прорисовки

Задает порядок прорисовки штриховки или заливки. Штриховку и заливку можно расположить за всеми объектами, перед всеми объектами, за контуром штриховки или перед контуром штриховки.

Начало

Определяет начальную точку для создания штриховки. Для некоторых образцов штриховки (например, штриховки в виде кирпичей) подразумевается выравнивание относительно некоторой точки на контуре штриховки. По умолчанию все исходные точки штриховки соответствуют текущей исходной точке ПСК.

Использовать текущую исходную точку. Задание значения системной переменной HPORIGINMODE. Пять последних параметров, перечисленных ниже, соответствуют значениям от 1 до 5.

Задать новую исходную точку. Непосредственный выбор новой исходной точки штриховки.

По умолчанию увеличить до контура. Расчет новой исходной точки на основе прямоугольных границ штриховки. Следует указать все четыре угла прямоугольника и его центр.

Аннотативный

Указывает на то, что штриховка является аннотативной. Это свойство позволяет выполнять автоматическое масштабирование аннотаций в соответствии с форматом листа при выводе на печать или экран.

Цвет штриховки

Переопределение текущего цвета цветом, заданным для образцов штриховки и сплошной заливки.

Слой

Задание слоя, на который назначаются новые объекты штриховки, с переопределением текущего слоя. Введите «Использовать текущий» или «.» для использования текущего слоя.

Прозрачность

Задание уровня прозрачности для новой штриховки или заливки, переопределяющего текущее значение прозрачности объекта. Введите «Использовать текущий» или «.» для использования текущего значения прозрачности объекта.
