Виды данных в Обозревателе ссылок

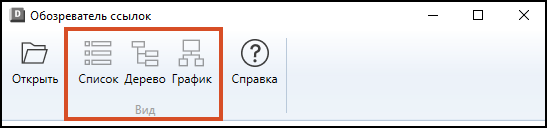

Виды данных на ленте
Открыв файл в Обозревателе ссылок, можно выбрать отображение данных файлов ссылок в том или ином виде. Можно выбрать виды «Список», «Дерево» или «График».

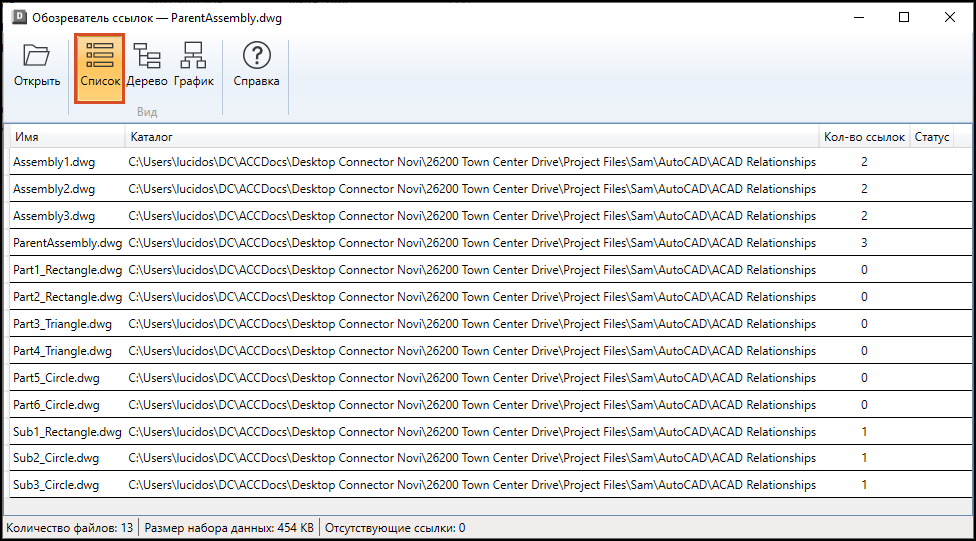

Список
Представление набора данных в виде простого списка с использованием следующих столбцов атрибутов:
Имя: имя файла или отображаемое имя с расширением
Каталог: полный путь к расположению локального файла внутри или вне соединителя.
Количество ссылок: количество файлов, на которые ссылаются файлы, добавленные в Обозреватель ссылок.
Состояние
- Empty: ошибок не обнаружено
- Missing: файл в отображаемой папке не найден

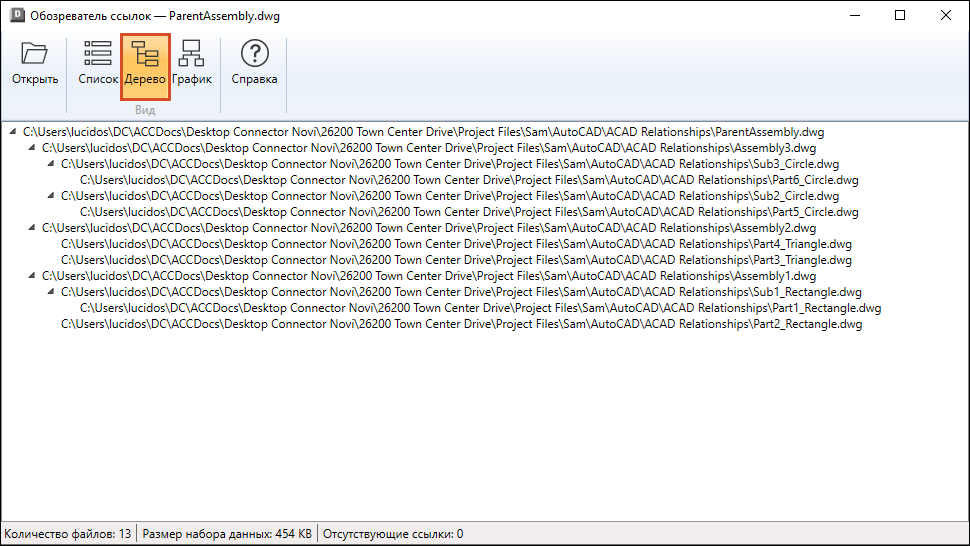

Представление в виде дерева
- Визуализация набора данных в виде иерархической структуры дерева, наглядно представляющей структуру связей.
- Элементы, выделенные красным цветом, указывают на отсутствие файла в указанной папке.

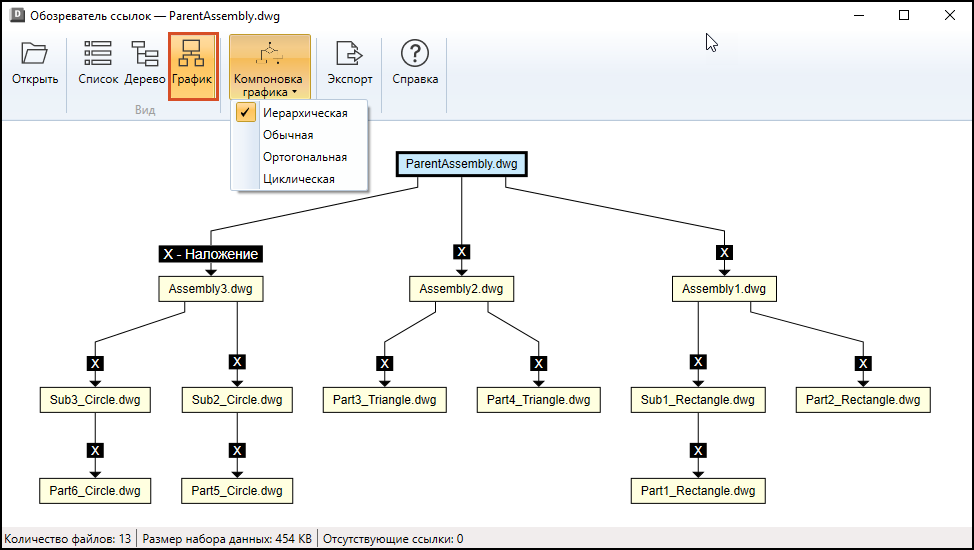

Вид графика
Визуализация набора данных в графическом виде
Доступны следующие компоновки графика:
- Иерархический: это представление взаимосвязей файлов сверху вниз (представление по умолчанию)
- Органический: это случайная и наиболее подходящая организация взаимосвязей
- Ортогональный: этот вид обеспечивает перпендикулярное представление взаимосвязей файлов
- Циклический: циклический вид связей файлов
Чтобы панорамировать график, удерживайте левую кнопку мыши при перемещении
Увеличивайте и уменьшайте масштаб изображения, вращая колесико мыши
Наведите курсор на любое имя файла, чтобы увидеть всплывающую подсказку, содержащую полный путь к файлу
Если файл отсутствует в этой папке, он отобразится красным текстом в красной рамке.
Наведите курсор на любую пунктирную стрелку, чтобы определить наличие циклической связи
Экспорт вида графика в файл PNG для передачи другим пользователям.
