Данные модели

Вместо импорта данных из файла или источника базы данных вручную для создания модели можно использовать Конструктор модели. Кроме того, можно использовать Autodesk Connector for ArcGIS, чтобы добавить слои данных ArcGIS в интернете в качестве элементов в модели InfraWorks.

В модели InfraWorks рельеф (данные отметок) представляет собой земельный участок, на котором строится модель. Слои поверхности подгоняются к рельефу. При добавлении данных в модель InfraWorks можно выбрать параметр «Без рельефа» для элементов, которые не требуется подгонять к рельефу.

Рекомендуется создать модель вручную, начиная с импорта и настройки слоя рельефа. См. раздел Импорт данных.

Слои данных	Пример	Примечания

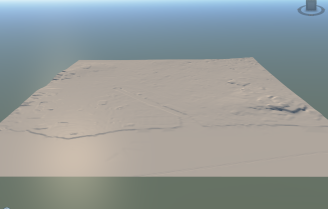

Рельеф (отметка)		В качестве данных рельефа можно использовать растровые (сетки) или векторные (файлы TIN или файлы контура) данные. См. раздел Импорт рельефа. Также поддерживаются множественные поверхности и слои рельефа глубинных поверхностей. См. раздел Управление слоями поверхности.

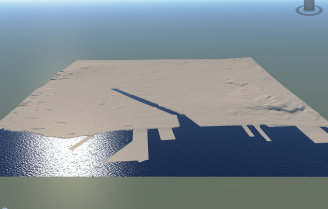

Рельеф и водные пространства		Водные пространства представлены покрытиями и подгоняются к рельефу. Покрытия можно создавать или импортировать. Движущиеся водные объекты, такие как реки, ручьи и потоки, представлены покрытиями с замкнутыми полилиниями. Менее подвижные водные объекты, такие как океаны, моря и озера, представлены полигональными покрытиями. См. раздел Импорт водоемов.

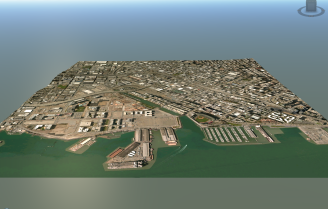

Рельеф и аэрофотоснимки (ортогональные проекции)		Аэрофотоснимки также подгоняются к рельефу. См. раздел Импорт изображений земли.

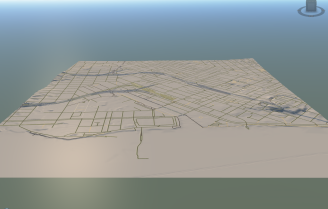

Рельеф и транспортные данные (дороги и железные дороги)		Дороги и железные дороги также подгоняются к рельефу. Дороги и железные дороги можно создавать или импортировать. Импортированные дороги и железные дороги представлены в InfraWorks в качестве планируемых и поддерживают только базовую геометрию. Это также справедливо для моделей, созданных с помощью Конструктора модели. С помощью Roadway Design for InfraWorks можно преобразовать планируемые дороги в составные и работать с более сложной геометрией дорог и железных дорог. См. раздел Составные и планируемые дороги.

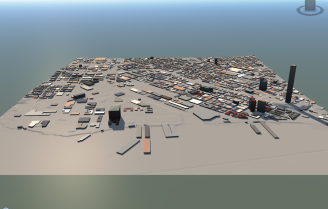

Рельеф и данные зданий		Здания подгоняются к рельефу. Здания можно создавать или импортировать. Настраивайте данные импортированных зданий для задания требуемых параметров, таких как высота крыши, материал крыши, фасад здания и базовый цвет. См. раздел Импорт зданий.

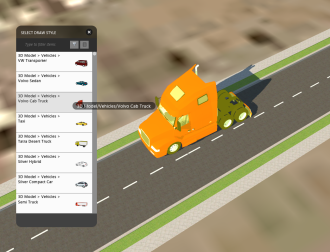

Данные 3D-моделей		Можно добавлять в проект 3D-модели — например, солнечные батареи, транспортные средства, деревья, ограждения, элементы уличного оформления и т.д. Можно также добавлять анимированные 3D-модели. 3D-модели можно создавать или импортировать. Эскизы 3D-моделей создаются при помощи палитры стилей. Можно импортировать данные различных 3D-моделей для различных типов классов элементов. Чтобы добавить 3D-модели элементов оформления к стилю, его нужно отредактировать. Анимированные 3D-объекты можно создавать или импортировать. См. раздел Импорт 3D-моделей.

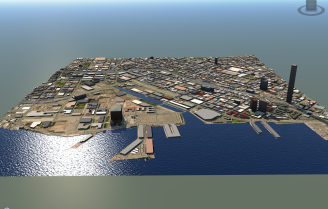

Рельеф, водные пространства, аэрофотоснимки, транспортные данные, данные зданий и 3D-модели (малые архитектурные формы, деревья и т. д.)		Используйте обозреватель моделей для управления видимостью, отображением и возможностью выбора различных данных модели.
