Модели в Autodesk InfraWorks представляют собой коллекции трехмерных объектов, стилей и данных.

• Единая модель InfraWorks может содержать значительные объемы пространственных, аналитических и проектных данных.
• По умолчанию все модели InfraWorks связаны с системой координат, которая позволяет настроить связь цифрового проекта с мировыми координатами.
• В большинстве случаев модель InfraWorks представляет проект (зачастую в конкретной географической области), который может содержать несколько предложений и вариантов проекта.

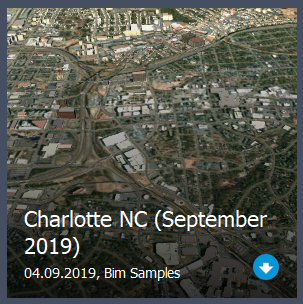

Миниатюры модели

Все модели InfraWorks представлены в виде миниатюр в списке на начальной странице InfraWorks.

Статус модели отображается в виде значка в правом нижнем углу каждой миниатюры модели. Можно создавать, открывать, копировать, удалять, обновлять модели и взаимодействовать с ними в InfraWorks на начальной странице, которая отображается при запуске InfraWorks. Для повторного отображения главной страницы InfraWorks после открытия или создания модели нажмите кнопку на панели инструментов.

Создание моделей

Существует два способа создания модели в InfraWorks.

Создание модели с помощью Конструктора модели

Конструктор модели выполняет поиск и получение слоев данных высокого разрешения, а затем создает модели для заданной пользователем интересующей области. Этот параметр рекомендуется использовать при запуске нового проекта в Autodesk InfraWorks. При наличии учетной записи Autodesk Docs модели сохраняются в выбранной пользователем папке проекта Autodesk Docs. Если учетной записи Autodesk Docs нет, модели будут храниться на локальном компьютере. Примечание. Можно опубликовать локальную модель в проекте Autodesk Docs позднее для совместной работы.

См. раздел Создание модели с помощью Конструктора модели.

Создание модели вручную

При создании модели вручную можно настроить свойства модели, такие как система координат базы данных, ПСК, границы модели и стиль рельефа по умолчанию, или принять параметры по умолчанию. Необходимо указать, будет ли модель храниться на локальном компьютере или в облаке.

См. раздел Создание модели вручную.

Совместная работа

Над моделями Autodesk InfraWorks можно совместно работать в облаке, используя для этого Autodesk Docs, а также предоставлять общий доступ к интерактивным представлениям моделей на основе веб-браузера посредством общих видов. Если учетной записи Autodesk Docs с доступом к проекту нет, можно организовать совместную работу с помощью стандартных методов общего доступа к файлам.

См. раздел Совместная работа.

Добавление данных в модели

Есть несколько способов добавления данных в модели.

С помощью панели «Источники данных» можно добавить в модель и настроить такие элементы, как рельеф, дороги, облака точек, водоемы, фокусные точки, здания и инженерные сооружения.

Объекты 3D-модели, материалы, штемпели, параметрические детали и сборки также можно добавлять в модели в качестве стилей.

• Импорт источников данных на основе файла.
• Импорт источников данных из базы данных.
• Добавление данных из ESRI ArcGIS с помощью Autodesk Connector for ArcGIS.
• Импорт 3D-моделей на палитру стилей в качестве стилей.
• Импорт параметрических компонентов и сборок из Autodesk Inventor для проектирования дренажных трубопроводов и объектов инфраструктуры.

Дополнительные сведения см. в разделе Импорт данных.

Кэш модели

С целью повышения производительности в InfraWorks выполняется кэширование облачных моделей в кэше облака, заданного в системе по умолчанию. Кроме того, для ускорения отображения модели приложение выполняет кэширование созданных фрагментов ее поверхности на локальном диске. Изменения копируются в облако во время публикации или синхронизации облачной модели в проект Autodesk Docs. Для каждого объекта кэширования можно задать папку, используя параметры приложения. При работе с локальной моделью изменения автоматически вносятся в версию, которая хранится в локальном кэше.

Совместимость с предыдущими версиями

При создании модели в данной версии InfraWorks модель автоматически поддерживает все новые схемы баз данных и определения стилей. Некоторые свойства модели можно изменить позднее, однако, местоположение модели или схему, на которой она основана, после ее создания изменить невозможно. Такая модель не может быть открыта в предыдущих версиях программы InfraWorks.

Примеры моделей

InfraWorks поставляется с примером модели (Charlotte, NC) и учебной моделью «Дороги», которые можно открыть на начальной странице InfraWorks.

• Используя этот пример модели, опробуйте возможности приложения InfraWorks, прежде чем приступить к созданию собственных моделей.
• Выполните учебные упражнения, чтобы больше узнать о работе с моделями.
