Импорт параметрических элементов оформления
В Autodesk InfraWorks поддерживается использование параметрических деталей и сборок компонентов моста, а также параметрических элементов оформления дорог для составных дорог и мостов.
Параметрические элементы оформления можно добавлять, изменять или просматривать в папке «Малые архитектурные формы»
«Элементы оформления» на вкладке «Параметрические модели» палитры стилей. Для дальнейшей настройки используйте подключаемый модуль утилит форм инфраструктурных деталей для Autodesk Inventor, чтобы создавать и настраивать файлы параметрических моделей IPT в качестве параметрических компонентов для проектов мостов InfraWorks.
Щелкните «Управление»
«Компоненты»
(Палитра стилей).Прокрутите вниз левую часть палитры стилей и откройте вкладку «Параметрические модели».
Дважды щелкните элемент «Малые архитектурные формы».
Дважды щелкните каталог «Элементы оформления». В этот каталог можно добавлять новые параметрические компоненты. При необходимости можно также создать новый каталог.
Примечание. Щелкните
в разделе «Редактирование каталога» в верхней части палитры стилей, чтобы добавить новый каталог.Щелкните
в разделе «Редактирование стиля» в нижней части палитры стилей, чтобы добавить новую параметрическую модель элемента оформления в выбранный каталог.Щелкните
в диалоговом окне определения новых параметрических моделей.В системе выберите файл параметрической модели IPT и щелкните «Открыть».

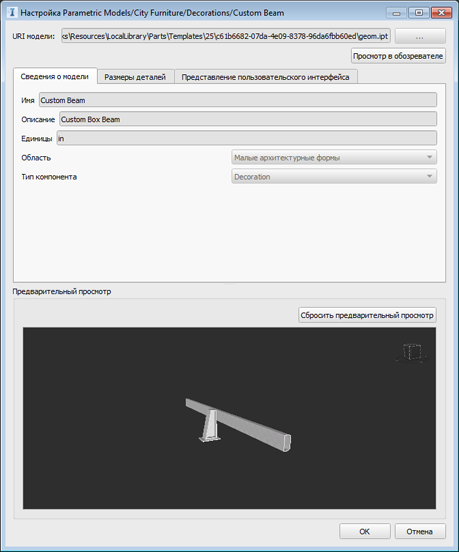

Появится диалоговое окно конфигурации параметрических моделей. В области предварительного просмотра будет отображаться предварительная версия детали. Можно использовать мышь для панорамирования, масштабирования и облета по орбите на панели предварительного просмотра. Открытые атрибуты параметрической модели отображаются на вкладках «Сведения о модели», «Размеры деталей» и «Представление пользовательского интерфейса».
Примечание. Единицы измерения — это значения, предназначенные только для чтения и определяемые единицами измерения, использованными при создании файла параметрической модели IPT при помощи подключаемого модуля утилит форм инфраструктурных деталей Autodesk Inventor.Введите уникальное имя и описание для нового параметрического элемента оформления.
Укажите малую архитектурную форму как область, а элемент оформления как тип компонента.
Атрибуты «Область» и «Тип компонента» на вкладке «Сведения о модели» нового параметрического элемента оформления должны быть заданы при добавлении новой модели. После добавления модели эти значения становятся доступными только для чтения и не могут быть изменены.
Примечание. Если в полях «Область» и «Тип компонента» указано значение «Не назначено», деталь не будет доступна в InfraWorks.Просмотрите вкладки «Сведения о модели», «Размеры деталей» и «Представление пользовательского интерфейса».
Более подробную информацию можно найти в разделах:
- По завершении нажмите "OK".
По умолчанию новые параметрические элементы оформления добавляются в следующую папку ресурсов модели: C:\Users%имя_пользователя%\Documents...\unver\Content\Parts.
- Теперь можно разместить пользовательские параметрические элементы оформления на составной дороге.
