Импорт векторных 2D-наложений рельефа

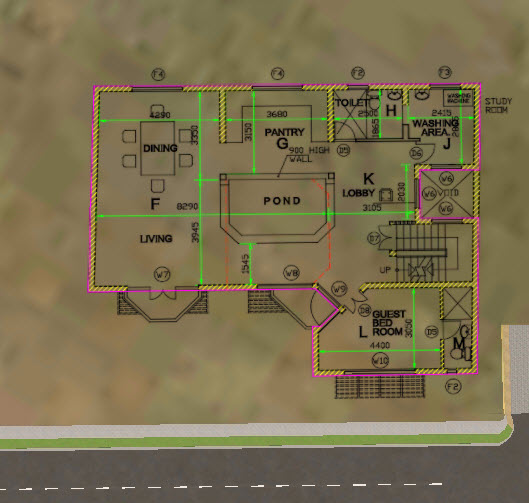

Векторные 2D-данные в формате DWG можно импортировать в качестве наложений, которые накладываются на рельеф. После настройки и размещения 2D-наложения в модели его можно разместить более точно в активном окне, используя опорные точки.

1. Щелкните «Управление»  «Компоненты»  .

2. Щелкните (Добавление источника данных для файла) на панели «Источники данных» и выберите файл DWG AutoCAD в качестве 2D-наложения, чтобы открыть 2D-объект DXF или DWG AutoCAD. Для облачного импорта требуется подключение к интернету и учетная запись на портале Autodesk Account.

3. Дважды щелкните импортированный источник данных на панели «Источники данных», чтобы открыть диалоговое окно «Настройка источника данных».

4. Если тип еще не указан, выберите значение «Наложения рельефа».

5. Выберите вкладку «Географическое местоположение».

6. Выберите «Интерактивное размещение».

   Примечание. Файлы мировых координат не поддерживаются в качестве наложений рельефа. Координаты широты и долготы можно ввести вручную на панели «Положение» диалогового окна «Настройка источника данных», однако это не самый лучший метод. Дополнительные сведения см. в разделе Определение параметров геопозиционирования.

7. Нажмите «Закрыть и обновить».



8. В режиме редактирования можно повернуть, изменить размер или переместить наложение с помощью ручек и гизмо.

9. Для более точного размещения щелкните выбранное наложение правой кнопкой мыши и выберите «Разместить по опорным точкам». См. раздел Размещение 2D-наложений с помощью опорных точек.
