So fügen Sie AutoCAD Civil 3D-Daten zu einem InfraWorks-Modell hinzu

Sie können detaillierte Entwürfe von einer AutoCAD Civil 3D-Zeichnung in das Modell importieren, indem Sie sie als Datenquelle verknüpfen. Stattdessen können Sie auch eine Verknüpfung zu einer aus Civil 3D exportierten IMX-Datei erstellen.

Anmerkung: Für das Hinzufügen von Civil 3D-Daten zu einem Modell mithilfe einer DWG-Datei muss AutoCAD Civil 3D lokal auf Ihrem Computer oder Netzwerk installiert sein. Stattdessen können Sie auch Daten hinzufügen, die eine aus einer DWG-Datei erstellte IMX-Datei als Quelle angeben. Weitere Informationen erhalten Sie unter So erstellen Sie eine Verknüpfung zu einer Autodesk-IMX-Datei als Datenquelle.

1. Klicken Sie auf .
2. Öffnen Sie das Pulldown-Menü für Dateidatenquelle hinzufügen.
3. Wählen Sie Autodesk AutoCAD Civil 3D-DWG, um die Datenquelle festzulegen, und öffnen Sie die Gruppe Dateien auswählen.

4. Rufen Sie den Speicherort der AutoCAD Civil 3D-Zeichnung (Dateiname.dwg) auf, und öffnen Sie die Datei.

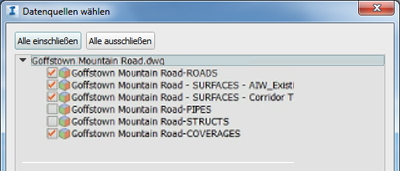

5. Wählen Sie die Datenquellentypen, die in diesem Fall in das Modell importiert werden sollen, und klicken Sie auf OK.


   Durch die Einstellungen im vorhergehenden Beispiel werden derzeit alle verfügbaren Typen als Quelle angegeben; die Ausnahme bilden Entwässerungsobjekte (Rohrleitungen und Tragwerke).

   Die Gruppe Datenquellen wird aktualisiert, wobei die Datentypen unter der zugehörigen Objektkategorie hinzugefügt werden.

   Anmerkung: Vermeiden Sie, vor dem Aktualisieren der gerade verknüpften Straßendaten duplizierte Straßen zu importieren. Wenn eine Civil 3D-Zeichnung durch Öffnen des aktuellen InfraWorks-Modells in Civil 3D erstellt wurde, werden durch erneutes Importieren der Straßendaten in das Modell alle in der DWG-Datei enthaltenen Achsen von InfraWorks importiert. Dadurch entstehen Duplikate der bereits im aktuellen Modell enthaltenen Straßen.

   Um duplizierte Straßen zu vermeiden, gehen Sie vor dem Aktualisieren der als Quelle angegebenen Daten wie folgt vor:

   1. Erstellen Sie einen neuen Vorschlag.
   2. Löschen Sie im neuen Vorschlag die Entwurfsstraßen, die Sie von der Civil 3D-Zeichnung importieren möchten.

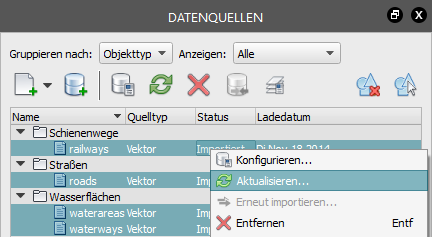

   3. Klicken Sie im Fenster Datenquellen mit der rechten Maustaste auf Straßen, und wählen Sie Konfigurieren, um die Liste der hinzugefügten Straßen zu öffnen.
   4. Aktivieren Sie nur die Entwurfsstraßen, die Sie von Civil 3D erneut importieren möchten.
6. Aktualisieren Sie die ausgewählten Datenquellen über das Kontextmenü oder durch Klicken auf .

7. Klicken Sie auf OK.

InfraWorks zeigt die hinzugefügten Daten als InfraWorks-Objekte an.

	Detail eines 3D-Profilkörpers in einer AutoCAD Civil 3D-Zeichnung.
	Entwurfsstraße, die in InfraWorks angezeigt wird und Achs- und Trassendaten von der gleichen Zeichnung verwendet.

Anmerkung: Um die Mittellinie der Entwurfsstraße und die zugehörigen Überdeckungsflächen anzuzeigen, müssen Sie einen Satz von vorgabemäßigen Stilregeln in InfraWorks importieren. Weitere Informationen erhalten Sie unter So importieren Sie vorgabemäßige Stilregeln für die Anzeige von Trassendaten. Sie können auch neue Stile und Stilregeln bearbeiten oder definieren, um die Anzeige von Trassendaten in InfraWorks anzupassen. Weitere Informationen erhalten Sie unter Informationen zum Verwenden von Stilen für die Anzeige von Civil 3D-3D-Profilkörpern.
