Informazioni sull'utilizzo di stili per la visualizzazione di dati tracciato e modellatore di AutoCAD Civil 3D

Quando si inseriscono dati relativi a tracciati, profili e modellatori di AutoCAD Civil in un modello di InfraWorksInfraWorks, quest'ultimo utilizza i dati relativi a tracciato e profilo dell'asse per definire la strada di progettazione e gli stili di strada e copertura per visualizzare l'asse e le aree corrispondenti agli stili dei collegamenti modellatore.

Una serie di regole di default per gli stili mappa i dati relativi a tracciati e profili delle strade di progettazione ad uno stile asse e gli stili dei collegamenti modellatore agli stili di strada e copertura.

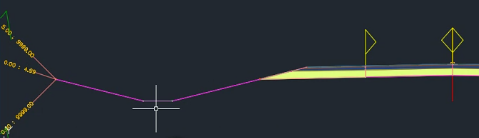

	Una sezione tipo di modellatore in una Carta di Civil 3D, in cui vengono visualizzati i relativi collegamenti. Il cursore si trova al di sotto della linea piatta che contrassegna il collegamento che rappresenta la parte inferiore di un fosso ai lati della strada.

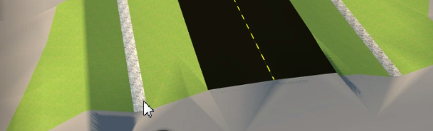

	Si tratta degli stessi dati del modellatore importati in InfraWorks, che utilizzano le regole di stile di default per visualizzare la strada e le aree di copertura. Il cursore si trova in corrispondenza dell'area di copertura per la parte inferiore del fosso, che è associata allo stile Materiale/Terreno Copertura/Ghiaia.

Nota: Per utilizzare queste regole di stile in InfraWorks al fine di visualizzare i dati relativi a tracciati e modellatori, esse devono essere caricate in un nuovo modello. Per ulteriori informazioni, vedere Caricamento di regole di stile predefinite.

Espressioni di regole di stile che mappano gli stili modellatore e collegamento modellatore agli stili modello

Le regole di stile predefinite utilizzano l'espressione TAG = 'nome stile' per mappare stili tracciato a stili di strade di progettazione e collegamenti modellatore a stili di aree di copertura.

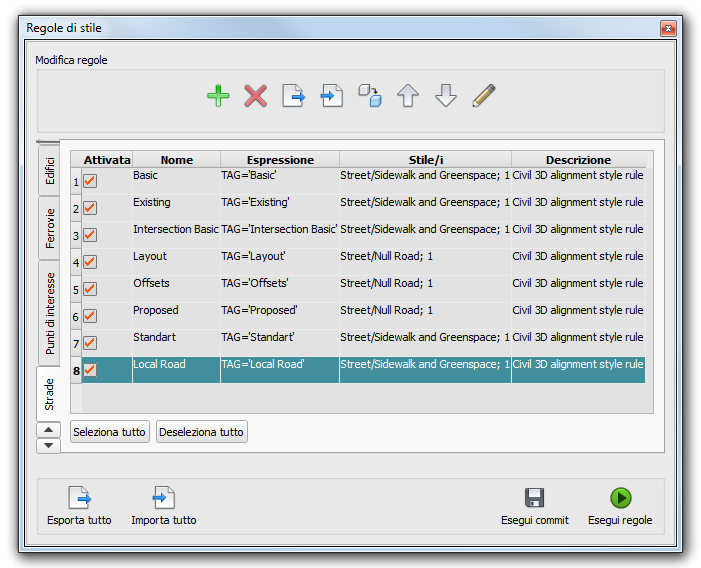

Nell'illustrazione seguente sono riportate 8 regole di stile di default per le strade che sono state caricate (tramite il comando Importa tutto). Utilizzare il tasto TAB per visualizzare le 20 regole di stile di default per le aree di copertura.

Nota: Queste regole di stile sono basate sugli stili di tracciato e collegamento di AutoCAD Civil 3D inclusi nei modelli standard forniti con Civil 3D. Se non si desidera utilizzare queste regole di stile di default, creare le proprie regole di stile per specificare gli stili di tracciato e collegamento desiderati.

Creazione di regole di stile personalizzate per la visualizzazione di dati tracciato e modellatore

È possibile modificare le regole di stile di default o definirne di nuove. Vedere: Definizione delle regole di stile e Informazioni sull'Editor espressioni.

È possibile creare serie di regole di stile personalizzate che possano essere utilizzate da altri utenti. Dopo aver definito una serie di regole, utilizzare Esporta tutto per memorizzarle nella cartella Risorse del modello. A questo punto, gli altri utenti possono utilizzare Importa tutto per caricarle. Vedere Importazione delle regole di stile per la visualizzazione dei dati del modellatore.
