Para adicionar dados do AutoCAD Civil 3D em um modelo do InfraWorks

Traga os projetos detalhados de um desenho do AutoCAD Civil 3D para o seu modelo ao vinculá-lo como uma origem de dados. Como alternativa, você pode vincular com um arquivo IMX exportado do Civil 3D.

Nota: Para adicionar dados do Civil 3D em um modelo usando um arquivo DWG requer que o AutoCAD Civil 3D esteja instalado localmente em seu computador ou na rede. Como alternativa, você pode adicionar dados obtidos de um arquivo IMX criado a partir de um arquivo DWG. Consulte Para vincular um arquivo Autodesk IMX como uma origem de dados.
  1. Clique em .
  2. Abra o menu suspenso Adicionar origem de dados do arquivo.
  3. Selecione DWG do Autodesk AutoCAD Civil 3D para identificar a origem de dados e abrir o painel Selecionar arquivos.
  4. Navegue para a localização do desenho do AutoCAD Civil 3D (nome do arquivo.dwg) e abra o mesmo.

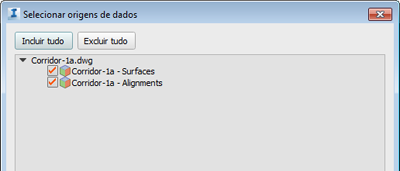

  5. Escolha os tipos origens de dados para trazer para o modelo neste momento e clique em OK.

    A configuração mostrada no exemplo acima irá obter todos os tipos disponíveis neste momento, exceto os objetos de drenagem (tubulações e estruturas).

    O painel de Origens de dados é atualizado, adicionando cada tipo de dados sob a sua categoria de recurso.

    Nota: Antes de atualizar os dados da estrada recém vinculada, evite trazer estradas duplicadas. Se um desenho de Civil 3D foi criado ao abrir o modelo atual do InfraWorks no Civil 3D, ao trazer os dados da estrada de volta para o modelo, o InfraWorks traz TODOS os alinhamentos presentes no DWG, que resulta em duplicatas das estradas já presentes no modelo atual.

    Para evitar a duplicação de estradas, antes de você atualizar os dados de origem:

    1. Crie uma nova proposta.
    2. Na nova proposta, exclua o projeto de estrada que você planeja trazer a partir do desenho do Civil 3D.
    3. Clique com o botão direito em Estradas no painel no painel Origens de dados e selecione Configurar para abrir a lista de estradas sendo adicionadas.
    4. Ative somente o projeto de estradas que deseja trazer de volta do Civil 3D.

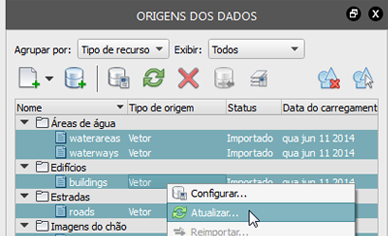

  6. Atualize as origens de dados selecionadas a partir do menu de contexto ou clique em .
  7. Clique em OK.

    8. O InfraWorks exibe os dados adicionadas como recursos do InfraWorks.

Detalhe de um corredor no desenho do AutoCAD Civil 3D.
Projeto de estrada exibido no InfraWorks utilizando o alinhamento e os dados do corredor do mesmo desenho.
Nota: Para exibir a linha de centro do projeto de estrada e suas áreas de cobertura associada, é preciso importar um conjunto de regras de estilo no InfraWorks. Consulte Para importar as regras de estilo padrão para exibir dados do corredor. Você pode editar ou definir novos estilos e regras de estilo para personalizar a exibição de dados do corredor no InfraWorks. Consulte Sobre como usar estilos para exibir dados do corredor do Civil 3D
