Добавление данных AutoCAD Civil 3D в модель InfraWorks

Можно переносить детальные проекты в модель InfraWorks из чертежа AutoCAD Civil 3D, указывая чертеж в качестве источника данных. Также можно создать ссылку на файл IMX, экспортированный из Civil 3D.

Прим.: Добавление данных Civil 3D в модель с использованием файла DWG требует наличия программы AutoCAD Civil 3D, установленной на локальном компьютере или в сети. Кроме того, можно добавить данные из файла IMX, созданного на основе файла DWG. См. раздел Создание ссылки на файл Autodesk IMX в качестве источника данных.

1. Нажмите .
2. Откройте раскрывающееся меню Добавление источника данных для файла.
3. Выберите Autodesk AutoCAD Civil 3D DWG для определения источника данных и открытия панели Выбрать файлы.

4. Перейдите к папке чертежа AutodCAD Civil 3D (имя_файла.dwg), выберите файл и откройте его.

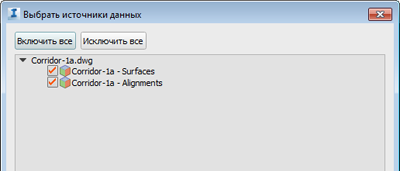

5. Выберите типы источников данных, которые должны быть перенесены в модель, а затем нажмите кнопку "ОК".


   Параметры, показанные в примере выше, переносят в модель все типы объектов, кроме объектов дренажа (труб и колодцев).

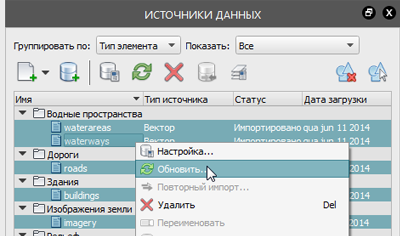

   Панель "Источники данных" будет обновлена. На нее будет добавлен каждый тип данных под соответствующей категорией элементов.

   Прим.: Перед обновлением вновь связанных данных дорог убедитесь в отсутствии дублирования дорог. Если чертеж Civil 3D был создан путем открытия текущей модели InfraWorks в Civil 3D, то при переносе данных дорог обратно в модель программа InfraWorks переносит ВСЕ трассы, присутствующие в DWG, в результате чего дороги, уже присутствующие в текущей модели, дублируются.

   Чтобы избежать дублирования дорог, перед обновлением связанных данных выполните следующие действия:

   1. Создайте новое представление.
   2. В новом представлении удалите проектные дороги, которые планируется перенести из чертежа Civil 3D.
   3. Щелкните правой кнопкой мыши пункт "Дороги" в панели "Источники данных" и выберите "Настройка", чтобы открыть список добавляемых дорог.
   4. Включите только те проектные дороги, которые требуется перенести обратно в Civil 3D.
6. Обновите выбранные источники данных при помощи контекстного меню или нажмите .

7. Нажмите кнопку ОК.

InfraWorks отобразит добавленные данные в качестве элементов InfraWorks.

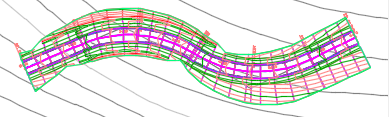

	Элемент коридора в чертеже AutoCAD Civil 3D.

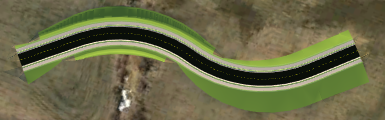

	Проектная дорога, отображаемая в InfraWorks с использованием данных трассы и коридора из того же чертежа.

Прим.: Для отображения осевой линии дороги и связанных областей покрытия необходимо импортировать в InfraWorks набор стандартных правил стиля. См. раздел Импорт правил стиля по умолчанию для отображения данных коридора. Также можно редактировать или создавать новые стили и правила стилей, настраивая отображение данных коридора в InfraWorks. См. раздел Использование стилей для отображения данных коридоров Civil 3D.
