AutoCAD Civil 3D の線形とコリドー データを表示するスタイルの使用について

AutoCAD Civil 3D の線形、縦断、コリドー データを InfraWorks 360 モデルに取り込む場合、InfraWorks 360 は中心線線形および縦断のデータを使用して、設計道路、道路とカバレッジ スタイルを定義し、コリドー リンク スタイルに対応する中心線や領域を表示します。

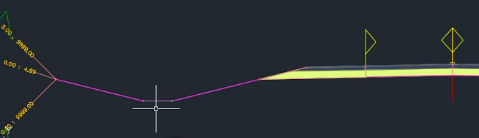

リンクを表示する Civil 3D 図面のコリドー アセンブリ。

  • カーソルは路側の排水溝下部を示すリンクをマークしている平らな線の下にあります。

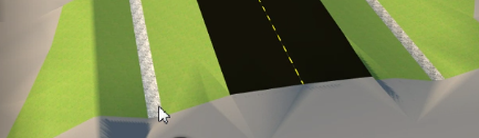

既定のスタイル ルールを使用して道路とカバレッジ エリアを表示する、InfraWorks 360 に取り込まれた同じコリドー データ。

  • カーソルは、スタイル マテリアル、土地カバー、砂利にマップされる、排水溝の底部のカバレッジ エリアにあります。

スタイル ルールの式による線形スタイルおよびコリドー リンク スタイルのモデル スタイルへのマッピング

InfraWorks 360 は、事前定義済みのスタイル ルールを使用して、線形スタイルを設計道路スタイルに、コリドー リンクをカバレッジ エリアにマップします。これらのスタイル ルールは、Civil 3D に同梱されている標準のテンプレートに含まれている AutoCAD Civil 3D の線形スタイルとリンク スタイルに基づいています。これらのスタイル ルールを使用しない場合は、既定のスタイル ルールを編集したり、新しいものを定義して目的の線形スタイルとリンク スタイルを指定することができます。「スタイル ルールを定義するには」および「概要 - 式エディタ」を参照してください。

Null 道路スタイルが AutoCAD Civil 3D のコリドー内の線形および縦断のデータから作成された設計道路の中心線を表示するために使用されます。Null 道路スタイルを使用すると、他のリンク スタイルにマップされた変換で使用されるカバレッジ スタイルに隠されることなく、InfraWorks 360 に中心線ジオメトリ(線形)を表示できます。

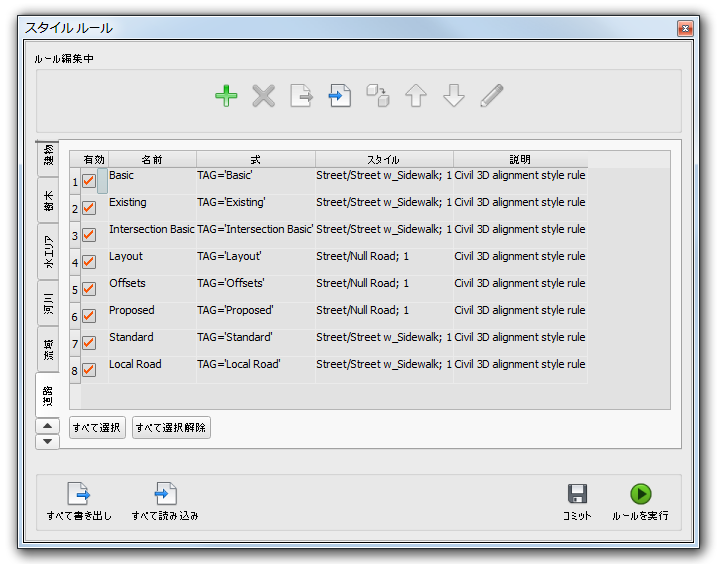

以下に 8 つの既定の道路スタイル ルールを示します。20 件の既定のカバレッジ エリア スタイル ルールを表示する[カバレッジ エリア]タブです。

注: これらのスタイル ルールでは、TAG = 'スタイル名'の式を使用します。

線形とコリドー データを表示するカスタム スタイル ルールを作成する

カスタマイズしたスタイル ルールのセットを作成して、他のユーザが使用できるようにすることができます。ルールのセットを定義した後、[すべて読み込み]を使用してモデルの[リソース]フォルダに保存します。これで他のユーザは[すべて読み込み]を使用してロードすることができます。
