Использование стилей для отображения данных трассы и коридора AutoCAD Civil 3D

При переносе данных трассы, профиля и коридора AutoCAD Civil 3D в модель InfraWorks 360 программа InfraWorks 360 использует для определения проектной дороги данные осевой линии трассы и профиля, а для отображения осевой линии и областей, соответствующим стилям звеньев коридора — стили дороги и покрытий.

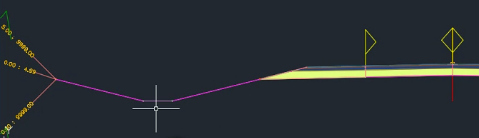

Конструкция коридора в чертеже Civil 3D, отображающая звенья.	Курсор находится ниже плоской линии, отмечающей звено, представляющее нижнюю часть кювета на обочине дороги.

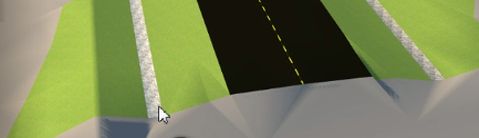

В InfraWorks 360 переносятся такие же данные коридора, при этом для отображения дорог и областей покрытия используются стандартные правила стиля.	Курсор находится в области покрытия для нижней части кювета, который отображается в стиле Материал/Земное покрытие/Гравий.

Выражение правил стилей, сопоставляющие стили трасс и стили звеньев коридора стилям модели

В InfraWorks 360 используются стандартные правила стиля для сопоставления стилей трассы со стилями проектных дорог и стилей звеньев коридора со стилями областей покрытия. Эти правила стиля основаны на стилях трасс и стилях звеньев AutoCAD Civil 3D, включенных в стандартные шаблоны, поставляемые с Civil 3D. Если вы не хотите использовать эти правила стиля, можно редактировать стандартные правила стиля или определить новые для указания требуемых стилей трасс и стилей звеньев. См. разделы Определение правил стиля и Редактор выражений.

Стиль Null Road используется для визуализации осевой линии проектной дороги, созданной на основе данных трассы и профиля коридора AutoCAD Civil 3D. Стиль Null Road позволяет выполнять отображение геометрии осевой линии (трассы) в InfraWorks 360, избегая ее скрытия стилями покрытий, используемыми при преобразовании и сопоставляемыми с другими стилями звеньев.

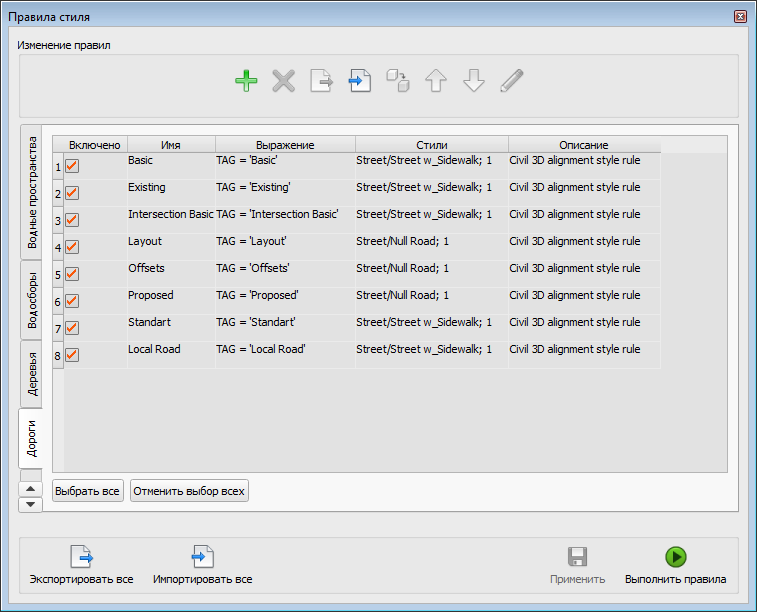

На рисунке ниже представлены 8 стандартных правил стиля дороги. Можно перейти на вкладку "Области покрытия", чтобы увидеть 20 стандартных правил стиля для областей покрытия.

Прим.: В этих правилах стиля используется следующее выражение: TAG = "имя стиля".

Создание пользовательских правил стиля для отображения данных трассы и коридора

Вы можете создавать наборы пользовательских правил стиля для применения другими пользователями. После определения набора правил используйте команду "Экспортировать все", чтобы сохранить их в папку "Ресурсы" модели. Другие пользователи смогут загрузить их при помощи команды "Импортировать все".
