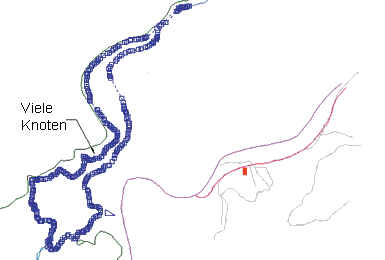

Wenn Karten digitalisiert werden, werden Kanten möglicherweise detaillierter definiert als notwendig. Mit Objekte vereinfachen kann die Komplexität von Konturlinien, Flüssen und Küstenlinien reduziert werden. Durch das Vereinfachen von Objekten, auch Generalisieren oder Ausdünnen genannt, wird die Anzahl der Punkte einer komplexen Linie verringert.
Objekte vereinfachen funktioniert nur zweidimensional, d. h. Z-Werte werden ignoriert. Informationen, wie Sie Scheitelpunkte zu 3D-Polylinien hinzufügen und wieder entfernen, finden Sie unter Polylinien bereinigen.
Mit der Option Objekte vereinfachen können Sie komplexe Polylinien durch Entfernen aller inneren Knoten vereinfachen, die in die angegebene Toleranzbreite fallen. Polyliniensegmente, die in denselben Korridor fallen, werden in eine einzige Polylinie zusammengeführt. Verzweigungen, lose Enden und Endpunkte von Polylinien werden nicht zusammengefasst.
Wenn Sie den Toleranzwert für die Option Objekte vereinfachen erhöhen, werden Knoten entfernt, und es entsteht ein glatteres Profil.
Festlegen des Toleranzwerts
AutoCAD Map 3D-Toolset wandelt Gruppen von miteinander verbundenen Polyliniensegmenten in demselben Toleranzbereich in separate Polylinien um. Die Breite des Toleranzkorridors wird von Ihnen festgelegt. Die Werte für den Korridor sind je nach Maßstab der Karte verschieden: Karten mit einem kleineren Maßstab benötigen größere Werte als solche mit einem größeren Maßstab.

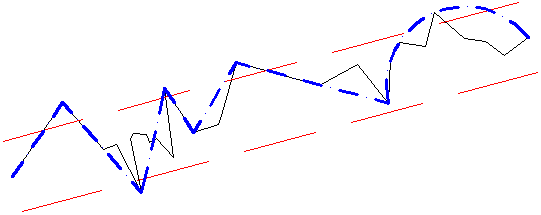

Die dünne schwarze Linie gibt die ursprüngliche Polylinie wieder, die gepunkteten roten Linien veranschaulichen die Toleranz und die blauen Striche und Punkte zeigen die Ergebnisse.
Beim Vereinfachen linearer Objekte werden unter Beibehaltung des Toleranzkorridors möglichst viele Punkte einer Polylinie gelöscht.

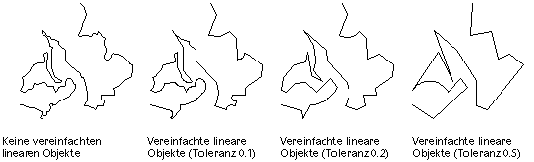

Eine vereinfachte Küstenlinie bei unterschiedlichen Toleranzeinstellungen
Beachten Sie für optimale Ergebnisse folgende Richtlinien:
- Führen Sie Objekte vereinfachen separat aus. Wenn Sie Objekte vereinfachen zusammen mit anderen Bereinigungsvorgängen ausführen, führt AutoCAD Map 3D-Toolset den Vorgang Objekte vereinfachen unabhängig von seiner Position in der Liste Ausgewählte Vorgänge grundsätzlich zuerst aus.
- Verwenden Sie die Funktion zum Löschen von doppelten Objekten, bevor Sie lineare Objekte vereinfachen.
- Wenn es sich bei Ihren Objekten nicht um Polylinien, sondern um Linien handelt, erzeugen Sie mithilfe der Option Pseudoknoten auflösen eine einzige Polylinie.
- Mit der Option Objekte vereinfachen wird die Breite von Polylinien reduziert. Speichern Sie Ihre Karte vor dem Vereinfachen linearer Objekte, sodass die ursprünglichen Linien bei Bedarf wiederhergestellt werden können.
