Les systèmes de références linéaires (systèmes LRS) sont largement utilisés dans la planification des transports, où les systèmes de coordonnées ne suffisent pas à déterminer les équipements. Un système LRS indique un objet FDO (par exemple, une route, une voie ferrée ou une rivière) comme un axe et définit les éléments linéaires (tels que les rues et segments d'itinéraire) et ponctuels (tels que les lampadaires ou le mobilier urbain) par rapport à cet axe. Chaque élément peut être décrit par sa distance et son décalage par rapport à un axe.
Les analystes de données utilisent les systèmes LRS pour gérer et analyser les éléments et les événements qui se produisent le long des objets linéaires. Par exemple, un LRS peut servir à l'analyse des conditions routières, de l'illumination, des jalons, des panneaux, de la circulation, des accidents, etc.
Votre administrateur définit les classes d'objets pour chaque composant d'un LRS, par exemple, classes d'objets d'axe, d'équipement et de segment d'itinéraire, à l'aide d'Infrastructure Administrator. Lorsque vous ouvrez un projet qui a été configuré pour utiliser un LRS, vous pouvez créer et affecter des objets au système de références linéaires.
Vous pouvez créer n'importe quel objet dans un système de références linéaires à l'aide des commandes de création standard (Gestionnaire d'affichage, Gestionnaire de documents, Explorateur électrique, formulaires, etc.). Ultérieurement, vous affectez ces objets au système LRS à l'aide de formulaires de classe d'objets. Les effets de la modification ou la suppression de segments linéaires dépendent des options définies pour le système de références linéaires.
Eléments d'un système de références linéaires
Axe
Un axe est une référence linéaire à laquelle peuvent être affectés des éléments et pour laquelle des routes peuvent être définies. Les mesures sont définies en fonction des axes. Dans la pratique, un axe correspond généralement au trait d'axe ou à l'alignement. Un modèle de LRS peut représenter un réseau qui inclut plusieurs axes.
Segment

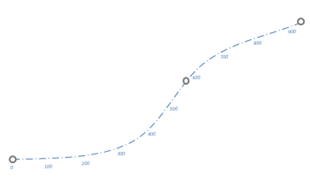

Un segment est un objet linéaire qui définit la géométrie et la mesure de l'axe. Il peut être configuré pour utiliser un objet linéaire spécifique dans une modèle de LRS particulier.
Itinéraire

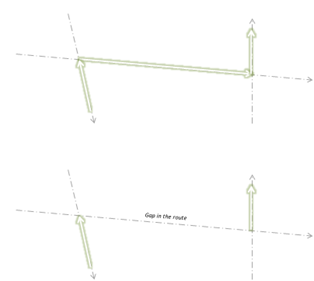

Un itinéraire est un objet linéaire défini de façon logique qui peut croiser plusieurs axes. Les itinéraires ne sont pas nécessairement connectés de manière géométrique et peuvent inclure des segments vides (espacements). En général, un itinéraire peut être un itinéraire de bus, le chemin le plus direct de la source à l'emplacement cible, et ainsi de suite.
Segment d'itinéraire

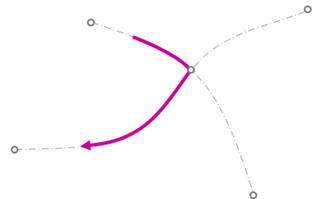

Un segment d'itinéraire est similaire à un segment d'axe, mais il appartient à un itinéraire et non à un axe. Il est connecté à tout ou partie d'un segment d'axe. Il agit comme un élément linéaire basé sur la situation géographique.
Décalages
Le décalage est la distance perpendiculaire d'un point à partir de l'axe. Il comprend les composants suivants :
- Côté : les côtés gauche/droit sont définis dans la direction de l'axe. Dans le système, le côté est représenté par le signe de la valeur de la distance. Vous déterminez si une valeur positive correspond au côté gauche ou au côté droit.
- Décalage : décalage entre le point de mesure de référence et l'élément. Il désigne toujours la distance perpendiculaire à l'axe, excepté si la direction est spécifiée lorsque l'élément est dans la zone non décisive. Remarque : La zone non décisive est un angle dans lequel le point est centré. Pour traiter ce scénario, le système LRS utilise l'azimut au point le plus proche de l'élément en plus des valeurs de décalage et de mesure.
- Direction (A sur la figure) : la direction sert à rechercher un élément uniquement si celui-ci est dans la zone non décisive. En général, la direction est nulle.
Eléments
Un élément est un objet affecté à l'axe qui peut être localisé en fonction du décalage et de la mesure de la référence linéaire. Les éléments ponctuels appartiennent aux classes d'objets point. Les éléments linéaires appartiennent aux classes d'objets polyligne.

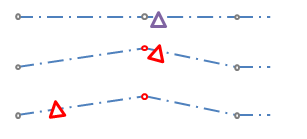

Il existe trois types d'éléments :
- Les éléments statiques possèdent un emplacement géographique fixe et ne se déplacent pas le long d'un axe.
- Les éléments basés sur la situation géographique sont situés à un emplacement géographique fixe le long de l'axe.
- Les éléments basés sur la mesure sont situés à une valeur fixe le long de l'axe.
Rotation d'éléments
Il existe deux types de rotation d'éléments :
- Les éléments avec une rotation de type relatif pivotent automatiquement pour s'aligner sur l'axe lorsque la géométrie de segments sous-jacents change.
- Les éléments avec une rotation de type absolu conservent leur orientation lorsque la géométrie de segments sous-jacents change.
