Vous allez à présent ajouter un calque qui affiche les parcelles dans un secteur de la ville de Redding. Ce calque contient des informations sur la taille, la valeur et l'adresse des parcelles. Il ne contient pas d'informations sur les propriétaires. Vous établirez une jointure à une source de données qui contient ces informations plus tard.
Lorsque vous rendez les parcelles semi-transparentes, vous pouvez voir les objets placés au-dessous de celles-ci.
Dans cet exercice, vous allez utiliser la carte AnalyzeMap1.dwg que vous avez créée et modifiée dans les exercices précédents.
Pour ajouter le calque des parcelles à la carte
-
Cliquez sur l'onglet
.
- Dans la fenêtre Connexion aux données, sous Connexions de données par fournisseur, cliquez sur Ajouter la connexion SDF.
- Cliquez sur
en regard du champ Fichier source, puis accédez au dossier qui contient les fichiers exemple. - Dans la boîte de dialogue Ouvrir, sélectionnez Assessor_Parcels.SDF et cliquez sur Ouvrir.
- Dans la fenêtre Connexion aux données, cliquez sur Connecter.
- Cliquez sur Ajouter à la carte.
- Fermez la fenêtre Connexion aux données.
- Dans le Gestionnaire d'affichage, sélectionnez le calque Parcels, puis cliquez sur Table.
Les informations associées aux parcelles sont affichées, mais elles ne contiennent pas de données concernant les propriétaires.
Les données associées au calque Parcels sont affichées.
- Fermez la table de données.
Pour styliser les parcelles dans la carte
- Dans le Gestionnaire d'affichage, sélectionnez le calque Parcels, puis cliquez sur Style.
- Dans l'éditeur de styles, cliquez sur la couleur dans l'entrée Style.

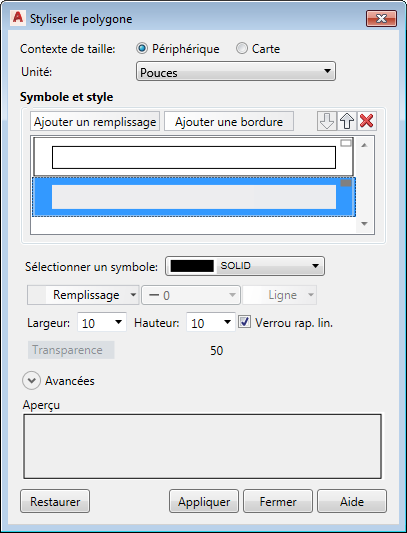

- Dans la boîte de dialogue Styliser le polygone, sélectionnez l'élément de remplissage.
- Déplacez le curseur de transparence sur 128.
- Remplacez la couleur de remplissage par un ton clair.
Modifiez la transparence de l'avant-plan pour le calque des parcelles.
- Cliquez sur Appliquer, puis sur Fermer.
- Fermez l'éditeur de styles.

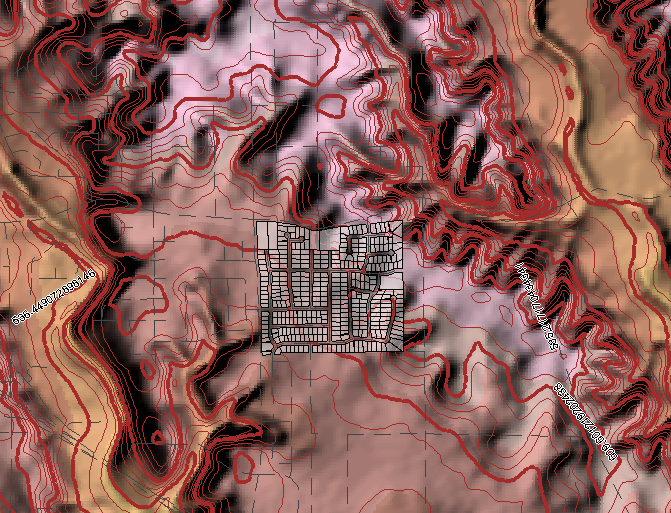

Le calque des parcelles est drapé sur la surface. Vous pouvez voir la surface sous-jacente par transparence.
Résultat obtenu
Vous avez ajouté une surface qui contient des informations d'élévation et utilisé ces informations pour créer un thème qui permet de varier la couleur en fonction de l'élévation. Vous avez ajouté des courbes de niveau pour identifier les niveaux d'élévation. Vous avez drapé un calque de données sur une surface et l'avez rendu transparent afin de pouvoir évaluer son élévation en fonction de la surface sous-jacente.
La surface stylisée permet d'évaluer l'élévation des parcelles.
Pour poursuivre ce didacticiel, passez à la Leçon 2 : Analyse des données avec des informations externes à l'aide de jointures.
