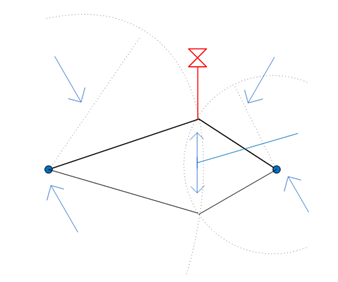

La commande Distance/distance vous permet de calculer un nouveau point à partir de deux points et deux distances par rapport au nouveau point.
Sélectionnez le premier point et la distance, puis le second point et la distance. Choisissez une des deux intersections pour créer le point.
Pour spécifier un point à partir des distances de deux points existants
-
Cliquez sur
.
- Pour utiliser la routine Distance/distance de manière transparente, lancez une commande, telle que POLYLIGN ou ARC, puis entrez 'MAPCOGO.
- Dans la boîte de dialogue Entrée COGO, sélectionnez la routine Distance/distance.
- Entrez les coordonnées du premier point ou cliquez sur
pour sélectionner le point sur la carte ou dans la table de points. - Sélectionnez la distance à partir du premier point. Cliquez sur
pour spécifier la distance sur la carte. - Répétez les étapes 3 à 5 pour le second point et la seconde distance.
- Cliquez sur Calculer. jeu d’outils AutoCAD Map 3D calcule le nouveau point et en affiche l'aperçu sur la carte. Cliquez sur le bouton Panoramique pour effectuer un panoramique sur le nouveau point. En l'absence d'intersection, la zone Résultat est grisée et affiche "Aucune intersection détectée". Remarque :
Si vous activez l'option Invite pour la saisie de données 3D dans la boîte de dialogue Configuration de la géométrie de coordonnées, vous pouvez entrer une valeur d'élévation dans la section Résultat de la boîte de dialogue Entrée COGO.
- Sélectionnez l'intersection voulue, puis cliquez sur Créer un point
