Lors de la création d'un objet, tel qu'une ligne ou un arc, vous pouvez spécifier un point en indiquant un angle de relèvement et une distance par rapport à un autre point.

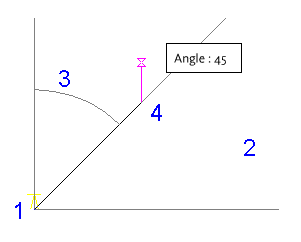

Sélectionnez un point de départ (1) et un quadrant (2). Spécifiez ensuite l'angle de relèvement (3) et la distance par rapport au point de départ (4).
Pour indiquer un point via un angle de relèvement et une distance
-
Cliquez sur
.
- Pour utiliser la routine Angle de relèvement/distance de manière transparente, lancez une commande, telle que POLYLIGN ou ARC, puis entrez 'MAPCOGO.
- Dans la boîte de dialogue Entrée COGO, sélectionnez la routine Angle de relèvement/distance.
- Pour le premier point d'un objet, spécifiez un point de départ. Pour un autre point dans l'objet, le point précédent de l'objet est le point de départ. Cliquez sur
pour sélectionner le point sur la carte. - Entrez le quadrant (NE, SE, SO, NO). Si vous entrez des unités géodésiques, l'entrée Quadrant est désactivée.
- Entrez l'angle. Cliquez sur
pour spécifier l'angle sur la carte. Utilisez le paramètre d'unités angulaires courant, des valeurs décimales, telles que 45.1111, ou des unités géodésiques, telles que N 45d3'55" E.
- Entrez la distance par rapport au point de départ. Cliquez sur
pour sélectionner la distance sur la carte. - Cliquez sur Calculer. jeu d’outils AutoCAD Map 3D calcule le nouveau point et en affiche l'aperçu sur la carte. Cliquez sur le bouton Panoramique pour effectuer un panoramique sur le nouveau point. Remarque :
Si vous activez l'option Invite pour la saisie de données 3D dans la boîte de dialogue Configuration de la géométrie de coordonnées, vous pouvez entrer une valeur d'élévation dans la section Résultat de la boîte de dialogue Entrée COGO.
- Cliquez sur Créer un point.
