Les outils de métré 2D vous permettent d'annoter une géométrie de ligne sur un plan d'étage ou sur une autre feuille. L'annotation s'affiche alors comme un objet dans le classeur de quantification, accompagnée de ses propriétés (aire, périmètre ou longueur, entre autres). Vous pouvez tracer des annotations linéaires pour mesurer un mur ou le périmètre d'une pièce ou utiliser des outils Aire pour enregistrer l'étendue d'une surface, comme un espace au sol. Vous pouvez également placer des points d'annotation sur des feuilles 2D pour effectuer un métré numérique. Gérez l'apparence des métrés en modifiant la couleur, l'opacité et l'épaisseur de ligne dans le catalogue d'éléments. Une fois que vous avez terminé de dessiner les métrés, vous pouvez utiliser l'option d'impression dans Navisworks pour imprimer les feuilles 2D contenant vos annotations.
Dessin de métrés linéaires

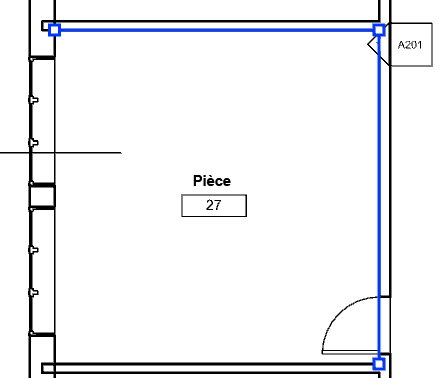

Créez une géométrie de ligne simple ou créez plusieurs segments de ligne pour créer un polygone. Vous pouvez également utiliser un outil linéaire pour créer un rectangle directement sur la feuille. La longueur ou le périmètre de la géométrie d'annotation s'affiche dans le classeur de quantification.
Dessin de métrés de surface
Utilisez les outils Aire pour créer plusieurs segments de ligne d'un polygone ou tracez un rectangle directement sur la feuille.
L'impression des métrés 2D peut également servir à afficher l'annotation Quantification sur la feuille. Ouvrez une feuille 2D contenant une annotation et cliquez sur Fichier
Imprimer.
