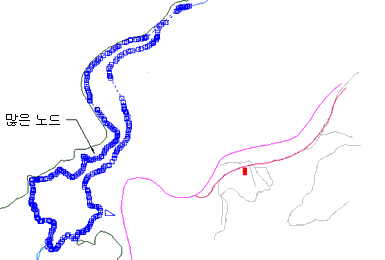

지도가 디지타이즈된 경우 모서리가 필요 이상으로 상세하게 정의될 수 있습니다. 등고선, 강, 해안선에서의 불필요한 복잡성을 줄이려면 객체 단순화를 사용합니다. 객체 단순화는 일반화 또는 단순화라고도 하며, 복합선 상에서 점의 수를 줄여 줍니다.
객체 단순화는 2차원에서 작동하므로 Z 값은 무시됩니다. 3D 폴리선의 정점 추가 및 제거 방법은 폴리선 제거를 참고하십시오.
객체 단순화를 사용할 때 지정된 공차 폭 내에 해당하는 모든 내부 노드를 제거하여 복합 폴리선을 단순화합니다. 같은 통로 내의 폴리선 세그먼트는 단일 폴리선으로 일반화됩니다. 폴리선의 분기점, 사종점 및 끝점은 단순화되지 않습니다.
객체 단순화 작업을 통해 공차를 증가시키면 노드가 제거되고 보다 부드러운 프로파일이 작성됩니다.
공차 설정
AutoCAD Map 3D 도구 세트은(는) 동일 공차 내 연결된 폴리선 세그먼트 세트를 단일 폴리선으로 변환합니다. 공차 통로 폭을 지정합니다. 통로 값은 지도의 축척에 따라 달라집니다. 즉, 백만 단위의 좌표 값을 사용하는 지도에는 백 단위의 좌표 값을 사용하는 지도보다 더 큰 통로 값이 사용됩니다.
얇은 검정색 선은 원본 폴리선을 나타내고, 빨간색 점선은 공차를 나타내고, 파란색 점선과 점은 결과를 나타냅니다.
선형 객체 단순화는 선형 객체를 원본 공차 통로 내에 유지시키면서, 폴리선으로부터 가능한 한 많은 점을 제거합니다.

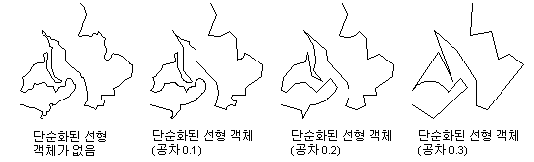

해안선이 각기 다른 공차 설정으로 단순화되었습니다.
품질을 높이기 위해 다음 지침을 따릅니다.
- 객체 단순화를 개별적으로 실행합니다. 객체 단순화를 다른 정리 작업과 함께 수행하는 경우 AutoCAD Map 3D 도구 세트은(는) 선택한 작업 리스트에서의 위치에 관계없이 객체 단순화를 먼저 수행합니다.
- 선형 객체를 단순화하기 전에 중복 객체 삭제를 사용합니다.
- 객체가 폴리선이 아닌 선인 경우에는 유사 노드 분해를 사용하여 단일 폴리선을 작성합니다.
- 객체 단순화를 사용하면 폴리선의 폭이 제거됩니다. 필요한 경우 원본 선으로 복귀할 수 있도록 선형 객체를 단순화하기 전에 지도를 저장합니다.
주: 객체 단순화는 대화식 작업이 아닙니다. AutoCAD Map 3D 도구 세트에서 정리 중에 자동으로 변경합니다.
