设置构建选项

设置控制建模 NURBS 曲线和曲面的选项，包括公差和度量单位。

打开构建选项窗口

用于向特定 CAD 软件包传输数据的模型

  1. 打开“Construction Options”窗口的“Construction Presets”部分。
  2. 从列表中选择一个设置配置文件：
    • 单击要用于建模的 CAD 软件。此操作会将构建选项设置为获得与该 CAD 软件包的最大兼容性所需的值。
    • 如果您要用于建模的 CAD 软件包不在该列表中，请单击“General CAD Settings”。此操作会将构建选项设置为与大多数 CAD 软件包兼容的通用 CAD 值。
    • 单击“User Defined”设置自定义构建选项。

将一个预设集添加到 CAD 软件包列表中

  1. 打开“Construction Options”窗口的“Construction Presets”部分。
  2. 从列表中选择一个设置配置文件。
  3. 单击“Copy”按钮。
  4. 双击新的配置文件对其进行重命名。
  5. 将构建选项设置为新配置文件中要使用的值。

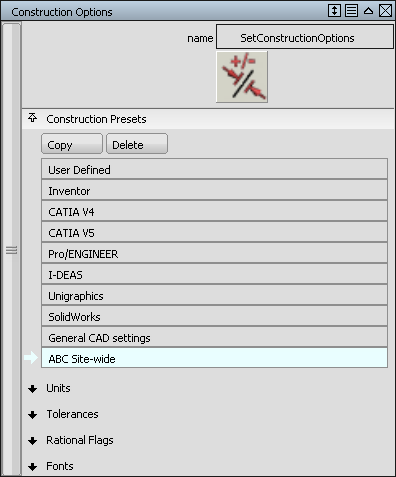

设置站点范围的构建预设

注：

此过程必须由系统管理员来执行。

  1. 在“Construction Options”窗口中设置您希望所有用户使用的选项。（请参见将一个预设集添加到 CAD 软件包列表中。）
  2. 选择新的构建预设将其激活。
  3. 退出 Alias
  4. 将本地文件：

    （Windows 7 和 8）C:\Users\<username>\AppData\Roaming\Autodesk\Alias\UserPrefs2014\Options\ConstructionPresets

    (Mac) /Users/<username>/Library/Preferences/Autodesk/Alias/UserPrefs2014/Options/ConstructionPresets

    复制到以下安装文件夹：

    (Windows) C:\Program Files\Autodesk\Alias2014\UserPrefs。

    (Mac) Applications/Autodesk/Alias2014/UserPrefs。

    或者，可以将该文件复制到某个共享网络位置，以便所有用户可以访问同一构建预设。（请参见访问某个网络上的站点范围的构建预设。）

  5. 在文本编辑器中打开 ConstructionPresets 文件（副本，不是原始文件），然后更改预设的名称，以使它们成为唯一的名称，不与 \UserPrefs2014\Options 下的原始文件中的名称重复。
    注：

    ConstructionPresets 文件的第一行指定 Alias 启动时使用的默认预设。如果您不希望所有用户都使用相同的构建选项启动，请删除此行。

  6. 重新启动 Alias。

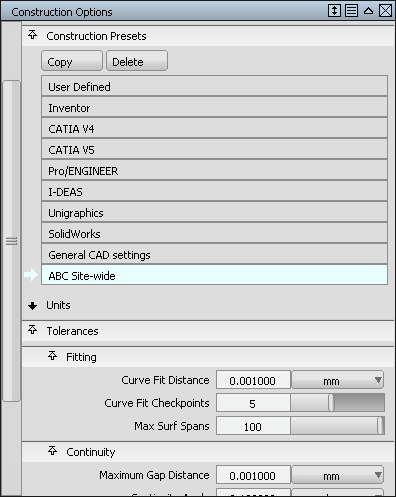

    现在，新的构建设置成为默认值，无法对其进行编辑。

访问某个网络上的站点范围的构建预设

如果管理员已将构建预设文件放置到某个共享网络位置（请参见设置站点范围的构建预设），请按以下步骤访问：

  1. 将环境变量 ALIAS_CONSTR_PRESETS_LOCATION 设置到站点范围构建预设文件所在的网络位置（路径）。
  2. 启动 Alias。

    构建选项设置默认为网络上构建预设文件中的设置。这些构建预设无法进行编辑。

如果未设置环境变量，Alias 会在用户自己的系统中通常的位置查找站点范围的构建预设文件。

如果管理员更改了网络上的构建预设文件，则每个用户都必须重新启动 Alias 才能看到“Check Model”窗口和“Construction Options”窗口中的更改。

下列情况下应执行什么操作

希望编辑或删除原始 CAD 软件包预设。

您无法编辑或删除原始 CAD 软件包预设。如果您需要更改某个预设集，请使用“Copy”按钮创建您要编辑的预设集的一个副本，然后编辑该副本。
