沿着或平行于任意向量或平面移动 CV

本部分介绍如何沿任意可见外壳线、矢量或参考平面移动 CV。

在拾取的对象上显示 CV

“Modeling”控制面板的“Display”部分中,单击“Cv/Hull”复选框。

或者执行下列操作:

  1. 选择“ObjectDisplay”>“Control”
  2. 将“Scope”设置为“Active”,然后启用“CVs”复选框。
  3. 单击“Go”
注:

如果 CV 未显示,在使用“Transform CV”工具期间单击对象时,将自动启用所有 CV 和外壳线。只要选择其他工具,就会再次禁用 CV 和外壳线。

沿着或平行于任意向量移动 CV

  1. 双击“Control Panel”>“Transform CV”
  2. 在“Transform CV”控制窗口中:
    • 从“Transform”菜单中选择“Move”。
    • 从左侧的“Mode”菜单中选择“PROJ”以捕捉到向量并沿着它移动,或选择“PARA”平行于向量移动,且不捕捉到它。
  3. 拾取要移动的一个或多个 CV。若要选择其他 CV,请按住 键并单击它们。
  4. 在外壳线、参考向量或参考平面上按鼠标键,然后拖动以约束 CV 移动。

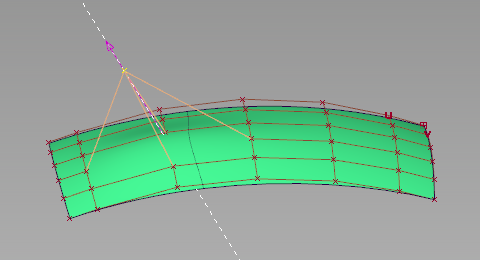

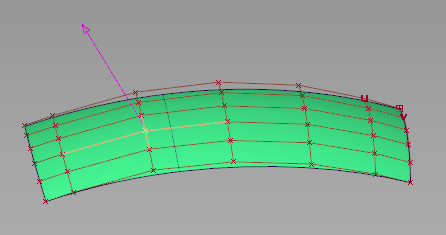

    使用“PROJ”模式沿向量移动 CV

注: 也可以使用热区界面在选项之间切换,以便减少鼠标在整个屏幕中移动的情况。
