沿轮廓创建理论相交曲线

创建理论相交曲线（和近似轮廓曲线），供之后创建曲面时使用。

计算理论相交曲线时，必须提供一条输入曲线（作为近似轮廓曲线）和影响半径。如果没有这样一条曲线，您可以沿轮廓输入一系列点来创建近似轮廓曲线。

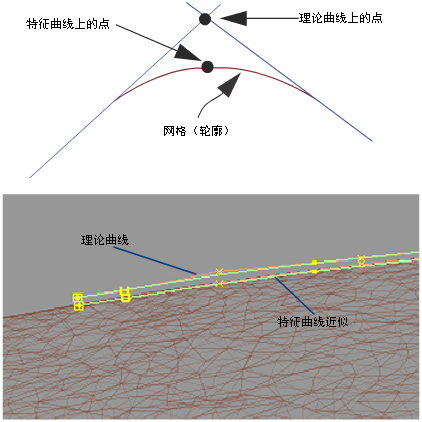

输出包括一条理论曲线，如果使用点方法，还将输出近似轮廓曲线。轮廓曲线总是尽可能位于网格上。理论曲线将在网格的两条边（跨轮廓曲线）延伸后的相交处绘制，通常位于网格之外。

预备步骤

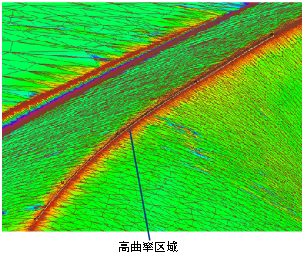

1. 从“Diagnostic Shading”面板中启用“Curvature Evaluation”材质球。

   此时将显示高曲率区域，您可能要在其中定义理论相交（或轮廓）曲线。


2. 在该区域中沿您要放置轮廓线的网格创建一条曲线（可选操作）。建议使用过渡曲线，因为可以将过渡点约束到网格。

从网格提取理论曲线（曲线方法）

1. 选择“Mesh”>“Mesh Curves”>“Mesh Extract Theoretical Intersection” 。
2. 选择网格

   “Show Curvature Evaluation”选项处于启用状态时，网格将使用曲率贴图进行着色显示。

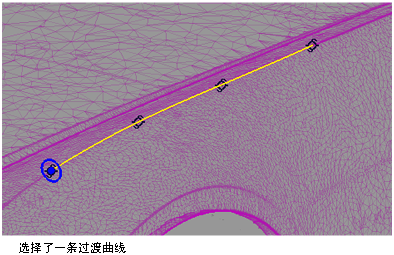

3. 选择一条沿轮廓绘制的现有曲线

   在曲线的起点处将显示一个蓝色半径操纵器。


4. 通过选项窗口或在蓝色圆上拖动鼠标来调整半径（此值与选项窗口中的“Tangent line distance”相对应）。
   提示：

   确保由曲线和半径定义的管的大小足以包含整个过渡区域。也就是说，管的外部边应该位于较平的网格区域（在曲率贴图上显示为绿色）。

5. 如果需要，您可以沿曲线单击来创建更多半径操纵器，并使用鼠标对其进行调整（单击并拖动中心的小圆可以移动操纵器）。

   这样将创建半径可变的圆柱体并控制生成的曲线的形状。

6. 单击“Update”按钮。

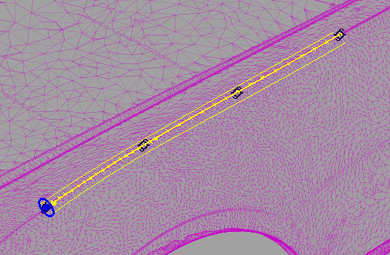

   此时会生成一条 1 阶曲线：理论相交曲线。

   切线以黄色绘制，显示管与网格的相交位置。这些切线有助于确保半径的大小足以包含整个过渡区域。



   您还可以添加更多半径操纵器或更改选项窗口中的其他选项，然后单击“Update”重新进行计算。

从网格提取理论曲线和近似轮廓曲线（点方法）

1. 选择“Mesh”>“Mesh Curves”>“Mesh Extract Theoretical Intersection” 。
2. 选择网格。

   “Show Curvature Evaluation”选项处于启用状态时，网格将使用曲率贴图进行着色显示。

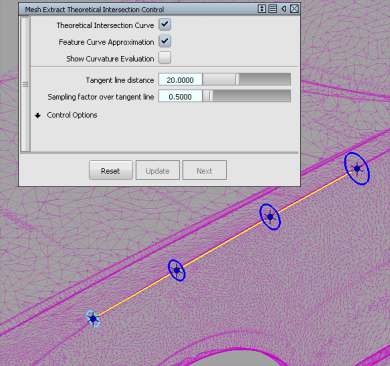

3. 沿轮廓依次单击以定位一系列点。

   每个点均带有一个蓝色半径操纵器，并且中心处有一个十字。可以通过选择该十字在轮廓中重新定位操纵器。


4. 通过用鼠标拖动蓝色圆来调整半径。更改选项窗口中“Tangent line distance”的值，可将所有的半径设置为相同的值。
5. 单击“Update”按钮。

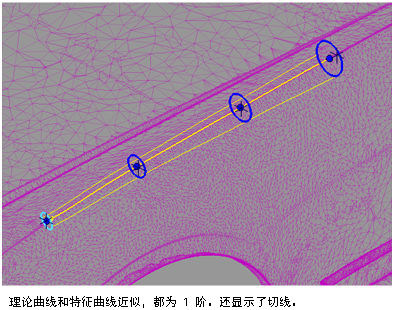

   除理论相交曲线之外，还生成了近似轮廓曲线。两条曲线均为 1 阶。

   切线以黄色绘制，显示管与网格的相交位置。这些切线有助于确保半径的大小足以包含整个过渡区域。



   您可以添加更多半径操纵器（通过单击轮廓曲线）或更改选项窗口中的其他选项，然后单击“Update”重新进行计算。
