修复网格中的缺陷

确定和修复退化、非流形、无向、自相交或包含折叠边的网格。

测试将顺序进行,并在每个修复步骤之后通过选项窗口和提示行提供反馈。通过移除问题三角形可修复网格。

许多适用于网格的工具(如“Mesh Cut”、“Mesh Offset”和“Mesh Collar”)都无法对非流形、无向或自相交的网格起作用。应用这些工具时,系统会要求您首先“修复”网格。

修复网格

  1. 选择“Mesh”>“Mesh Repair”

    此时将打开“Mesh Repair Control”窗口。

  2. 选择一个网格

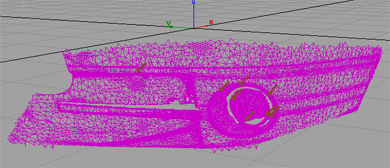

    此时将显示红色箭头,指向网格的问题(如果有)。提示行描述箭头表示的问题的类型。

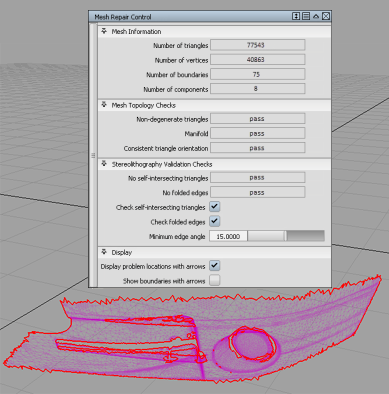

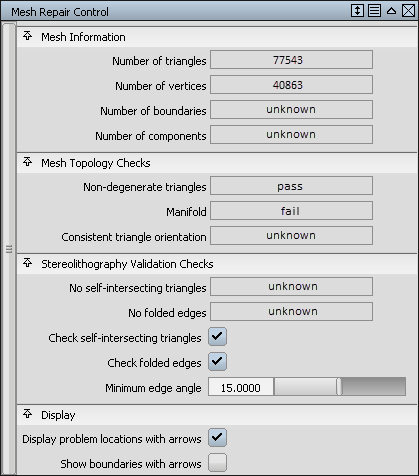

    控制窗口显示网格信息(统计信息)以及网格是否符合以上定义的条件(通过测试)。系统将逐一检查这些条件并解决相关问题。

  3. 如果测试失败,请单击建模窗口右下角的“Repair”按钮,开始修复网格。
  4. 可能需要多次单击该按钮。或者,单击“Repair All”按钮,在一个步骤中解决所有问题。
  5. 按照提示行中的说明进行操作,并单击“Repair”按钮,以便解决后续的不同网格问题。

    此过程结束后,网格边界将显示为红色。

    有关“Mesh Repair Control”窗口的详细描述,请参见“Mesh”>“Mesh Repair”

    注:

    “Mesh Repair”通过显示一组三角形对麦比乌斯带进行处理,如果移除了这组三角形,也将移除嵌入的麦比乌斯带。
