“Mesh”>“Mesh Repair”

通过此选项,您将能够识别退化、非流形、无方向、自交或包含折叠边的网状点云,并可通过删除三角形修复这些问题。

测试将顺序进行,并在每个修复步骤之后通过选项窗口和提示行提供反馈。通过移除问题三角形可修复网格。

注:

“Mesh”工具(如“Mesh cut”、“Mesh offset”和“Mesh collar”)可以自动修复网状点云,无需退出即可继续运行,然后使用“Mesh Repair”

操作步骤

修复网格中的缺陷

几个定义

degenerate:包含重复三角形(即相同的三个顶点组成的两个三角形)或具有两个或三个重叠顶点的三角形。

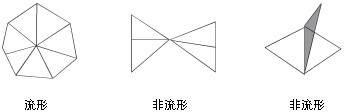

manifold:一个顶点最多可与两个边界边相邻,一条边最多可由两个三角形共用。

oriented:三角形周围顶点交叠的方式是所有法线具有相同的方向。

self-intersecting:网状点云自交。

folded edges:任何一对相邻三角形之间的夹角均小于给定角度。

网格修复控制选项

网状点云信息

Number of triangles/Number of vertices/Number of boundaries/Number of components

显示有关所选网状点云的信息的不可编辑字段。

注:

由一个组件和零个边界组成的网状点云表示单个闭合体积,需要使用它来导出为 STL 格式。

网状点云拓扑检查

只有通过这些检查,才能使用其他网状点云工具对模型进行操作。

Non-degenerate triangles/Manifold/Consistent triangle orientation

显示连续测试结果“pass”或“fail”的不可编辑字段。

Non-degenerate triangles – 如果不存在重复或退化的三角形,则测试通过。还可以测试是否存在重复和重叠的三角形。当三个相同的顶点构成两个三角形时,就会发生这种情况。测试过程中可以通过一个指向三角形中心的箭头来标识这种情况。

Manifold – 如果不存在非流形顶点,则测试通过。

Consistent triangle orientation – 如果所有三角形的法线方向相同,则测试通过。

立体造型验证检查

只有创建将在立体造型处理中使用的数据集时,才需要进行这些检查。

No self-intersecting triangles

如果网状点云没有自交,则测试通过。

No folded edges

如果任意一对三角形间的夹角大于“Minimum edge angle”值,则测试通过。

Check self-intersecting triangles

如果选中此选项,则执行自交三角形测试。

Check folded edges

如果选中此选项,则执行折叠边测试。

Minimum edge angle

指定共用一条边的两个三角形的平面之间允许的最小夹角。如果夹角小于此值,则三角形将被视为已经“相互重叠”。默认值为 15.0 度。

只有启用“Check folded edges”时,此选项才可用。

显示

Display problem locations with arrows

如果选中此选项,箭头将指向网状点云中出现问题的三角形。

Show boundaries with arrows

如果选中此选项,修复过程结束时会在每个边界旁显示一个箭头。这有助于确定检测边界的精细程度和难易程度。
