“Surfaces”>“Skin Surfaces”>“Skin 2012”

允许您对跨断面线曲线的 NURBS 曲面进行“蒙皮”来创建曲面。

操作步骤

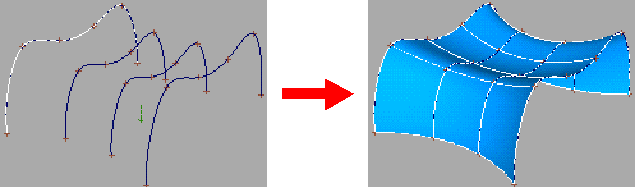

创建一个连接轮廓曲线的曲面

蒙皮选项

Skinning Mode

此选项用于控制新曲面的 V 参数化。

Interpolate — 将 V 等参曲线置于原始曲线所在的位置。这是默认设置。

Cubic Fit — 创建 1 阶曲面时,不能使用此选项。

根据拟合算法放置 V 等参曲线。在某些情况下,利用此选项可避免蒙皮曲面中出现不需要的变化。

Topology

Open — 使生成的曲面保持开放状态。

Closed — 将第一条曲线连接到最后一条曲线以创建闭合(周期性)曲面。

U Knot Spacing

沿原始构建曲线展开的曲面的 U 方向。此选项用于控制 U 参数与实际曲面的关系。

Uniform — 与原始构建曲线上的编辑点相对应的等参曲线具有整数参数:第一个编辑点为参数 0.0,第二个编辑点为参数 1.0,依此类推。

Arc Length — 曲线的新编辑点根据原始构建曲线在这些点上的平均长度进行参数化。

曲面的起始边具有参数 0.0,相对边具有与原始构建曲线的平均总长度相等的参数。

V Knot Spacing

在原始构建曲线之间展开的曲面的 V 方向。此选项控制 V 参数与实际曲面的关系。

Uniform — 与原始构建曲线相对应的等参曲线具有整数参数:第一个编辑点为参数 0.0,第二个编辑点为参数 1.0,依此类推。此选项仅适用于“Interpolate”蒙皮模式。

Chord Length — 新曲线的编辑点根据曲面的长度进行参数化。

曲面的起始边具有参数 0.0,相对边具有与曲面的长度相等的参数。

Surface Degree

新曲面在 V 方向的阶数:1(线性),或者 3(三次,默认值)。

仅当“Skinning Mode”为“Interpolate”时,此选项才可用。

Number of Spans

此选项控制蒙皮曲面(由“Skinning Mode”确定)的原始等参曲线之间的跨距数。

  • 如果值为 1,则除原始等参曲线外,不会创建其他等参曲线。
  • 如果值为 2,则会在原始等参曲线之间创建两个跨距,因此,将在每对原始等参曲线之间另外创建一条等参曲线。
  • 如果值为 3,则会创建三个跨距,在每对原始等参曲线之间另外创建两条等参曲线,依此类推。
Rebuild

在构建曲面之前,重建除第一条曲线外的所有构建曲线,使它们与第一条曲线的参数相匹配。

使用此选项时,确保所单击的第一条曲线具有要对新曲面进行的参数化设置。

注:

如果启用“Rebuild”,则会影响 U 节点间距。

Auto update

添加曲线时自动更新曲面。

此选项会更改工具的使用过程。如果启用“Auto Update”,则必须按住 Shift 键单击才能将更多曲线添加到曲面中。

Create History

保存新曲面的历史,供以后进行编辑。如果启用“Create History”,则修改用于创建曲面的曲线时,曲面将会更新。
