创建蒙皮曲面

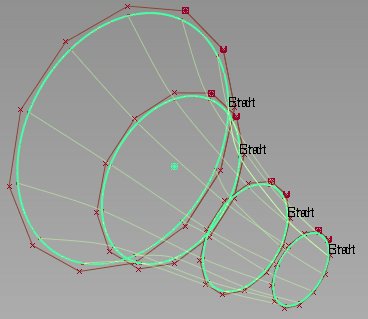

通过连接一系列轮廓曲线，使用“Skin”工具创建曲面。

注： 增强的“Skin”工具已添加到 Alias 2013 中。该工具旨在替代其旧版本（现在称为“Skin 2012”）。

使用增强的“Skin”工具创建曲面

1. 选择“Surfaces”>“Skin Surfaces”>“Skin” 。

   此时将显示“Skin Control”对话框。

2. 单击第一个曲线或曲线集以将其选中。

   如果“Chain Select”处于启用状态，将选择 G1 连续曲线。

3. 单击下一个曲线或曲线集。

   要从选择中移除曲线或曲线集，请再次单击曲线。

4. 单击其他曲线或曲线集以进行添加。

   曲面在选择第二条曲线之后创建，并基于选定的第一条曲线的参数化。

   输出曲面分组在“Skin”节点下。

   如果选择“Modify Range”，箭头操纵器将显示每个曲线或曲线集的蒙皮曲面上。

   如果您选择一个曲线或曲线集，将从输入中移除该选择并重新创建曲面。

   曲面的阶数和跨距数显示在选定的“Explicit Control”选项的数字字段中。

   可选偏差显示在输入曲线和曲面之间。

如果您修改精确控制阶数或跨距数，曲面会重新调整以适应新的参数化，并将更新偏差显示。

如果您修改范围操纵器的位置，曲面会调整以适应新范围，并且偏差将显示在曲面范围与输入曲线范围之间。

如果您选择“Undo All”，将移除该曲面。

如果您选择“Next”，系统将提示您选择第一个曲线或曲线集。

使用原来的“Skin”工具创建曲面

1. 选择“Surfaces”>“Skin Surfaces”>“Skin 2012”
2. 单击第一条和第二条曲线。

   该工具会在两条曲线之间创建一个曲面。

3. 执行下列任意操作：
   • 按住 Shift 键单击以将更多曲线添加到曲面中。
   • 按住 Shift 键并再次单击上一条曲线以撤消曲面的最后一部分。可以一直取消选择曲线而回到第一条曲线。
   • 单击曲线而不按住 Shift 键可开始一个新曲面。
   注： 如果关闭“Auto Update”选项，该工具的工作方式将会有所不同。按顺序单击要使用的所有曲线，然后单击“Go”。直到您单击“Go”，该曲面才会出现。

下列情况下应执行什么操作

生成的曲面太复杂或具有参数化问题。

• 最大程度上解决问题的最佳方法是创建一条曲线，然后复制它以创建其他横断面曲线。这样，所有的曲线具有相同的阶数和参数化。
• 使用弦长参数化曲线（用“New Edit Point Curve”工具绘制）创建的曲面比使用统一均分参数化的曲线创建的曲面更复杂。
