创建螺旋管或其他螺旋形状

创建螺旋管(线圈)

为了对设备线缆或弹簧等对象建模,可创建螺旋管(螺旋)形状的曲面。

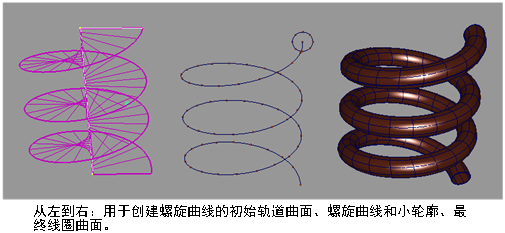

首先需要为充当轨道的螺旋曲线建模。然后在螺旋的起点放置一个小圆形或其他闭合曲线以充当轮廓。最后,使用扫掠曲面工具(如“Extrude”或“Rail surface”)生成线圈。

创建螺旋曲线

  1. 绘制一条具有螺旋高度的直线。
  2. 从这条线的一个端点创建与之垂直的另一条直线。第二条线的长度应等于螺旋的半径。
  3. 选择“Surfaces”>“Swept Surfaces”>“Rail Surface”
  4. 在控制窗口中,将“Generation Curves”和“Rail Curves”都设置为“1”,将“Rotate Xform”设置为 360 度或更大度数值。360 度生成一个线圈,720 度生成两个线圈,依此类推。
  5. 选择第二条曲线作为“Generation Curve”,第一条曲线作为“Rail Curve”,以创建螺旋曲面。
  6. 选择“Curve Edit”>“Create”>“Duplicate Curve”,然后选择曲面的外部边。
  7. 删除(或隐藏)曲面,仅保留曲线。

创建线圈曲面

  1. 以螺旋起点为中心放置一个与之垂直的小的闭合曲线(如圆形)。
  2. 选择“Surfaces”>“Swept Surfaces”>“Extrude”(“Style”设置为“Tube”)或“Surfaces”>“Swept Surfaces”>“Rail Surface”(“Generation Curves”设置为“1”,“Rail Curves”设置为“1”)。
  3. 先选择小的闭合曲线,再选择螺旋曲线。

创建螺旋形状

  1. 创建形状曲线和轨道曲线。形状曲线和轨道曲线之间的距离是螺旋的半径。
  2. 选择“Surfaces”>“Swept Surfaces”>“Rail Surface”
  3. 在“Rail Surface”控制窗口中:
    • “Generation Curves”设置为 1。
    • “Rail Curves”设置为 1。
    • “Sweep Mode”设置为“View”。
    • “Sweep Projection”设置为与形状曲线平行的平面。
    • “Sweep Pivot”设置为“Off Curve”。
    • 选择“Auto Update”
  4. 单击形状曲线。
  5. 此时会显示三维标注,并提示您输入形状曲线轴心点。使用磁性捕捉将该标注移动到轨道曲线的起点。然后,单击“Go”。
  6. 单击轨道曲线。
  7. 此时会针对轨道曲线轴心点显示曲线标注。将标注移至轨道曲线的起点,然后单击“Go”。

    形状曲线的轴心点会沿轨道曲线移动。由于轴心点偏离实际形状曲线,因此,形状曲线会在偏离轨道曲线的某个位置处扫掠新曲面。

  8. “Rotate Xform”字段中,输入您希望形状曲线围绕轨道曲线旋转的度数。

    例如,如果输入 360,则形状曲线在行进距离达到轨道曲线的长度时进行一次完整的旋转。

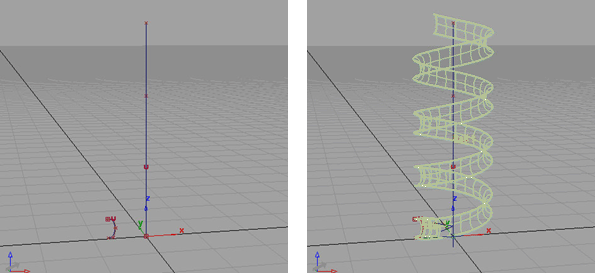

    螺旋曲线 螺旋曲线处于激活状态
