第 2 部分：添加标签

在本部分教程中，将为沐浴露瓶的标签设计图形，并将其应用于标签曲面。

应用图形的过程称为贴图。

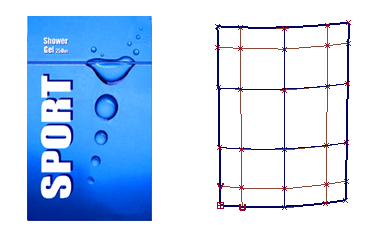

图形文件（在左侧显示）使用标准格式，如 .tif 或 .jpg。它可以贴图到曲面（在右侧显示）上。

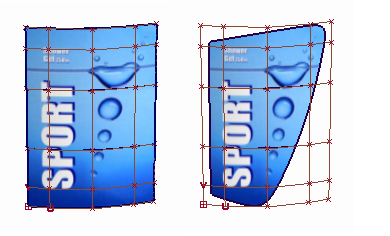

图形文件沿着曲面的 U 和 V 方向生成最终结果。如果对曲面进行了修剪，则图形将显示在曲面的可见部分。

若要将图形应用为彩色标签，则需要映射“Color”参数。

提示：

贴图可用于多种材质球参数，如透明度、凹凸或者反射。

打开教程文件（可选）

如果您已成功完成第 1 部分，请继续完成下一步骤：创建标签材质球。

如果未成功完成第 1 部分，请打开名为“render_basics_Part1.wire”的文件，该文件位于“CourseWare”项目的“wire”文件夹中。此文件包含第 1 部分中完成的模型。

观看本教程的第 2 部分。

创建标签材质球

1. 单击默认材质球将其选中。然后，选择“Copy Current Shader”工具创建第三个材质球。

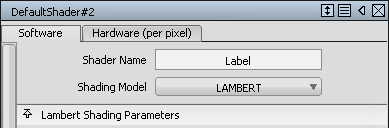

2. 双击新材质球的图标。将“Shader Name”更改为“Label”，并将“Shading Model”设置为“LAMBERT”，使标签表现为无光泽的纸张。



   请勿更改材质球的颜色。相反，将标签图形映射到“Color”通道上。图形图像将取代默认的灰色。

映射颜色通道

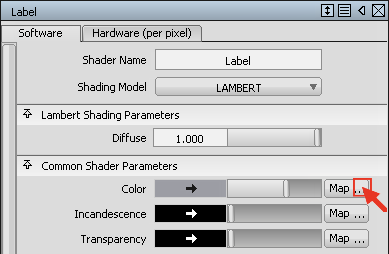

1. 在“Label”材质球编辑器中，单击“Color”参数旁边的“Map”按钮。

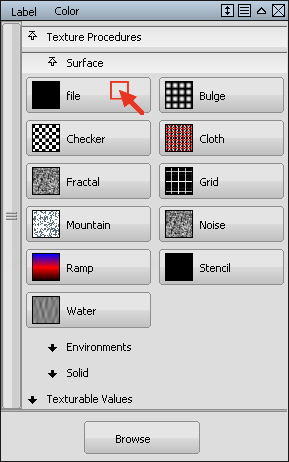

2. 此时将出现“Texture Procedures”窗口。选择“Surface”>“File”纹理。

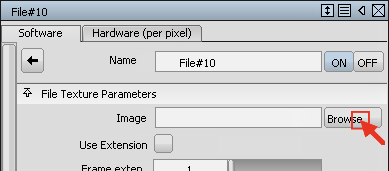

3. 此时“File Texture”编辑器将打开。选择“Image”部分旁边的“Browse”按钮。


   此时将打开文件浏览器。若要检索包含标签图像的文件，请导航至“CourseWare\pix”目录。

4. 选择“ShowerGel_Label.tif”图像。

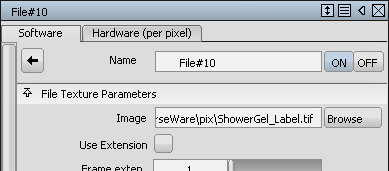

   标签文件的路径名显示在“Image”部分中。



   保持编辑器窗口在屏幕中处于打开状态，稍后将通过此窗口修改标签的位置。

   提示： 最小化（或在处理沐浴露瓶时通过单击标题栏隐藏窗口）。若要将窗口恢复到整个视图，请再次单击标题栏。

   “Visualize”面板中的材质球图标显示出缠绕在材质球上的标签。

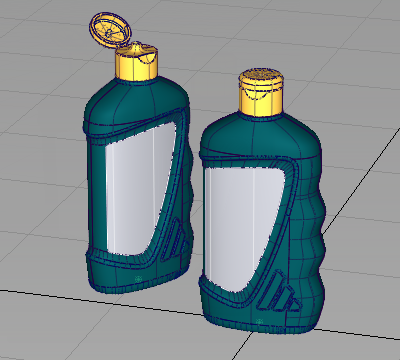

   现在，将标签材质球指定给标签曲面。

5. 使用“Layer”下拉菜单拾取标签曲面。

6. 使用“Visualize”面板中的“Assign”图标将 Label 材质球指定给标签曲面。

7. 标签图形现在显示在标签曲面上。


8. 选择“Pick”>“Nothing” 取消对曲面的选择。
9. 可以在纹理编辑器窗口的“Surface Placement”部分中修改标签的位置。

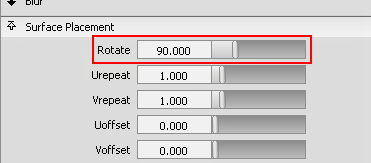

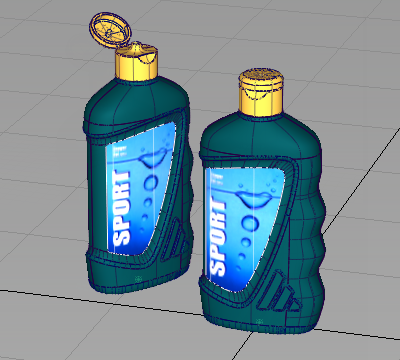

   在“Rotate”部分，键入 90 度查看标签位置的变化。

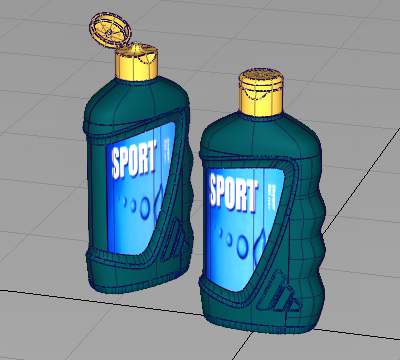

10. 将标签旋转重新设置为零度，以获得正确的标签视图。

    使用“Perspective”窗格中的“Show”按钮禁用线框和栅格。


    提示：

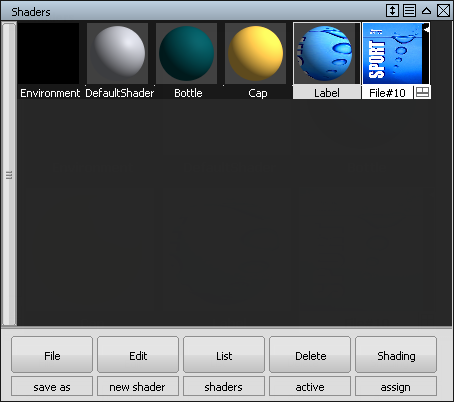

    若要查看如何将标签图形应用于材质球，请选择“Render”>“Multi-lister”>“Shaders”。除了“Visualize”面板外，还可以使用“Multi-lister”处理材质球。（在下一部分中，将使用“Multi-lister”来设置灯光。）

    在“Multi-lister”中，可以看到标签图形显示为连接到 Label 材质球的 File 纹理。

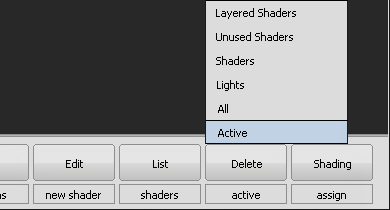

    若要删除标签图形，可以在“Multi-lister”中将其选中，然后使用“Multi-lister”菜单上的“Delete”>“Active”。


    注：

    请勿使用主菜单中的“Delete”>“Active”。此命令会删除在场景中选择的任何几何体。

保存您的作品

1. 将您的作品保存在“Lessons”项目的“wire”文件夹中。
2. 将此文件命名为“myRender_Basics2.wire”。
