将画笔捕捉到曲线

按住 + (Windows) 或 + (Mac) 并单击曲线,沿该曲线拖动。

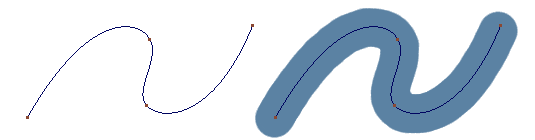

绘制草图时,可以将画笔捕捉到曲线(或曲面等参曲线或面上线)。这样您可以将曲线用作草图绘制引导线。

将画笔捕捉到曲线

  1. 保持画笔的激活状态,单击提示行右侧的“Curve Snap”按钮或按住 + (Windows) 或 + (Mac) 激活曲线捕捉模式。
  2. 移动手写笔,使画笔轮廓靠近曲线。

    画笔轮廓将瞬时捕捉到曲线上。

    提示:

    若要设置画笔曲线捕捉公差,请选择“Preferences”>“General Preferences”,然后从选项窗口中的左侧选择“Paint”,并设置“Brush Curve Snap Tolerance”值,使该值等于为使画笔轮廓捕捉到曲线上的画笔光标而必须与曲线相距的像素数。

  3. 沿曲线拖动手写笔。
  4. 再次单击“Curve Snap”按钮或松开 + (Windows) 或 + (Mac) ,取消激活曲线捕捉模式。
    提示:

    可以捕捉到不可见曲线(请参见“ObjectDisplay”>“Invisible”)或捕捉到位于不可见层上的曲线(“Layers”>“Visibility”>“Invisible”)。
