第 1 部分：开始建模

在本部分教程中，在 Alias 中打开文件并设置工作项目。

台灯建模策略

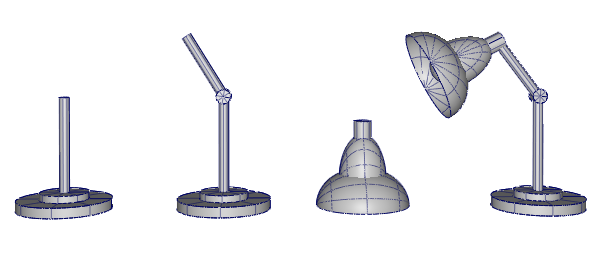

首先，使用圆柱体创建底座。然后，构建与底座呈一定角度的可移动转臂，同样使用圆柱体构建。最后，使用球体构建灯罩，随后将其装配到转臂上。

随着使用 Alias 的经验积累，选择建模策略会很自然地成为您工作流中的一部分。

为了帮助您构建台灯模型，我们为您提供了一个练习文件，其中包含这一设计的轮廓草图。

打开教程文件

观看如何打开文件并设置项目。

1. 选择“File”>“Open”打开文件浏览器。

   如果列出了“desklamp”文件，请转至第 2 步。

   如果没有列出该文件，请按照下列步骤设置 CourseWare 文件夹。

   找到并打开“CourseWare”文件夹，然后单击“Set Current”将“CourseWare”文件夹作为当前项目。如果无法找到“CourseWare”文件夹，请参见安装教程课件文件。

2. 在“CourseWare\wire”文件夹中，选择“desklamp”文件并单击“Open”。

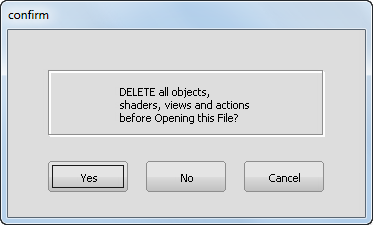

   系统提示您是否要删除所有对象时，请单击“Yes”。


   注：

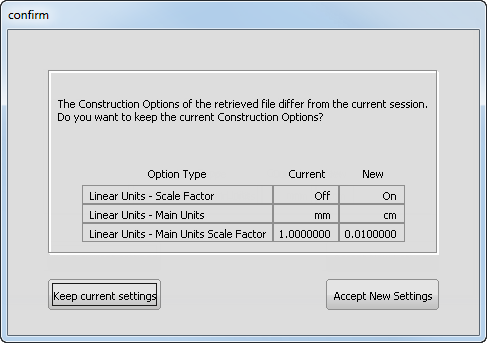

   如果您的构建设置值与“desklamp.wire”文件中的构建设置值不同，将出现一个对话框。单击“Accept New Settings”使用“desklamp.wire”文件中的构建设置。

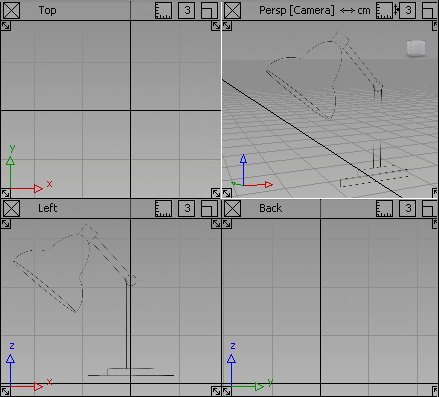

   文件浏览器随即关闭，Alias 窗口中将显示台灯练习文件。

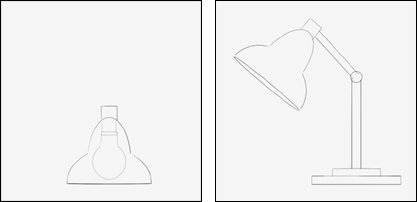

   在左视图中将显示台灯设计草图。此草图是一幅参考图像，称为画布平面。在接下来的部分中，使用该草图作为指导来构建台灯模型。

   如果未显示这两幅草图，则是因为禁用了画布平面显示。若要启用画布显示，请选择“WindowDisplay”>“Toggles”>“Canvas Planes”。

   提示：

   如果看不到任何视图，或者这些视图并未充满整个视图窗口区域，请选择“Layouts”>“All Windows”>“All Windows”。
