将曲线投影到网格上
本部分介绍如何将曲线、等参线或曲面边投影到一个或多个网格上。
执行下列操作之一:
选择一个或多个网格,然后从工具箱中选择
“Mesh”>“Mesh Curves”>“Mesh Project Curve”
。
从工具箱中选择
“Mesh”>“Mesh Curves”>“Mesh Project Curve”
,然后选择一个或多个网格,并单击“Go”
按钮。
选择:

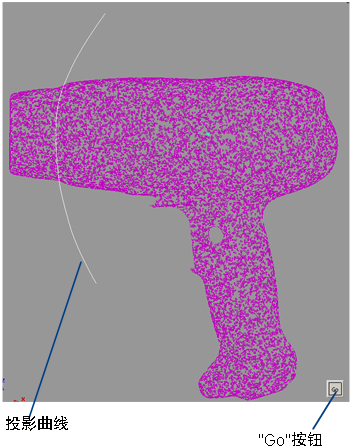

要投影的曲线(在与投影方向垂直的视图窗口中)或
投影向量,然后选择要投影的曲线。请参见
创建或编辑参考向量
。
单击右下角的“Go”
按钮。

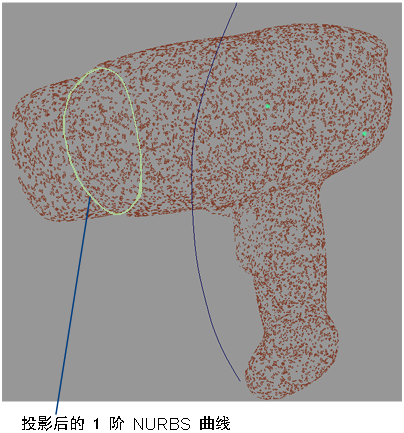

此时会在网格上创建 1 阶 NURBS 曲线。如果对输入曲线进行了修改,这些曲线也会随之更新。
注:
这些投影曲线通常称为网格上曲线。
