形状简介

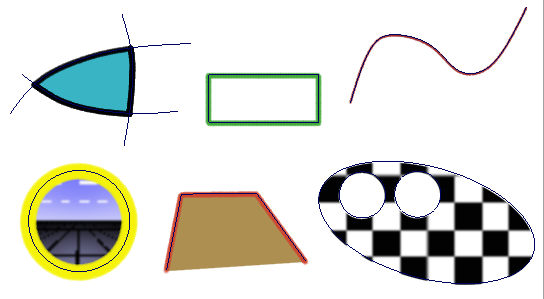

形状是创建可方便修改的精确图像的一种途径。

形状的形状由曲线或曲线集定义。可以基于任何 Alias 曲线（包括面上曲线和曲面边）创建形状。形状还具有填充特性和轮廓特性。

基于曲线或曲线集创建形状后，对曲线进行任何更改（例如，缩放曲线或者移动编辑点）都会更新形状。

然后，可以使用原始曲线构建曲面，对曲线进行任何更改都会自动更新草图和模型。

形状层和形状

形状显示在“Canvas Layer Editor”窗口中的形状层内。形状层（在“Canvas Layer Editor”窗口中以 指示）类似于图像层（在“Canvas Layer Editor”窗口中以 指示）。图像层包含绘画，而形状层包含形状。不能使用画笔在形状层中应用绘画。如果尝试在形状层中绘画，则光标将更改为形状光标。

当您首次在画布平面上创建形状时，Alias 将自动创建一个形状层，并将所创建的形状放置在该层上。同样，如果活动的层是图像层，则当您创建形状时，Alias 将自动创建一个形状层，并将所创建的形状放置在该层上。但是，如果活动的层是形状层，则 Alias 将在该层上放置新形状。

形状层包含该层中所有形状的可展开列表。若要展开列表，请单击白色的三角形。

可以对形状执行下列操作：

• 为形状创建曲线
• 编辑形状
• 删除形状
• 将形状转化成绘画

  还可以对形状层和单个形状执行大多数图像层操作，包括：

• 命名图像层

  还可以在选择形状后，在“Paint”面板中命名该形状。

• 选择图像层

  选择形状层时，该层将以紫色亮显。

  选择单个形状时，该形状将以黄色亮显（不影响活动层的选择）。

• 复制图像层

  如果复制形状层，则该层将被复制，并转化为图像层。

  无法复制单个形状。

• 排列图像层
• 隐藏或显示图像层
• 更改图像层的不透明度
• 合并图像层
• 导出图像层

  可将形状层导出为图像文件。图像文件的大小刚好能够包含该层中的形状；它不一定是画布平面的大小。

  无法导出单个形状。

• 删除图像层
• 在创建曲线时，可以使用“Paint Panel”中的“Global Auto-Shape”选项自动创建形状或形状遮罩。

  若要在创建曲线时自动创建形状，请在“Global Auto-Shape”部分中将“Type”设置为“Image(fill)”或“Image(outline)”（创建形状），或者设置为“Mask”或“Invisibility mask”（创建形状遮罩）。

  有关遮罩和不可见遮罩的详细信息，请参见使用遮罩保护区域。
