更改曲线和曲面的阶数或跨距数

使用“Modeling”控制面板中的“Degree”和“Spans”选项,更改所拾取曲线和曲面的阶数或跨距数。

此重建工具可以同时处理多个曲线或曲面。“Control Panel”会指示“# picked curves”或“# picked surfaces”。如果对象在 U 或 V 具有不同阶数或跨距数,则相应的字段为空。

  1. 拾取要修改其阶数或跨距数的曲线或曲面。
    注: 如果既选择曲线又选择曲面,“Control Panel”会指示“# picked objects”,但不允许输入“Degree”“Spans”值
  2. 可通过以下两种方式之一编辑控制面板中的“Degree”或“Spans”字段:
    • 在字段中键入一个新值,然后按 键。

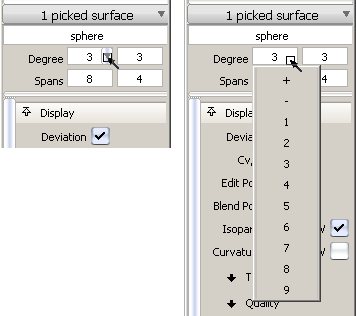

    • 将鼠标悬停在数字字段上,单击显示的箭头,然后从下拉菜单中选择一个值。菜单顶部的前两个选项为 +-,可分别用于将当前值增大和减小 1 个单位。

    对于曲面,最左侧字段表示 U 方向的阶数跨距数,最右侧字段表示 V 方向的值。

    如果修改某个值,几何体(及附着的评估标注)将进行更新,以显示更改。提示行会显示新旧几何体之间的最大偏差。

    将在激活的窗口中显示两个按钮。

  3. 执行下列操作之一:
    • 单击“Accept”使用已修改的对象。
    • 单击“Cancel”返回到原始对象。选择其他工具,而无需单击任何按钮,或取消选择几何体也会取消更改。

对于某个曲面,在一个方向(U 或 V)上更改阶数或跨距数不会影响在其他方向上运行的边。

注:

如果曲线或曲面的阶数或跨距被修改,则此工具会在根据需要创建其他分布时保持跨距的原始分布,且不会更改几何体的参数化。
