基于曲面曲线创建对称圆角

在一组曲面和相邻的一组曲面上的切线（由切线连续的曲面曲线定义）之间，沿对称切线创建过渡曲面。

1. 选择“Surfaces”>“Multi-Surface Fillet”>“Symmetric Fillet” 。
2. 选择要用作圆角切线的曲面曲线。它们可以是曲面边、修剪边、面上线或等参线，但是必须具有切线连续性 (G1)。

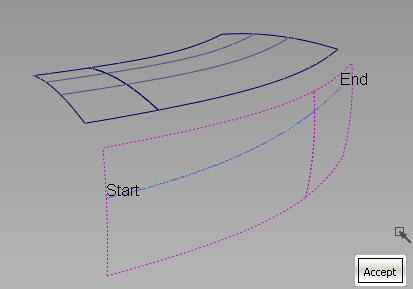

   将显示“Start”和“End”标签，用以指示该选定曲线的范围。

3. 单击“Accept”按钮。
4. 选择第二组曲面。

   曲面以黄色绘制。

5. 单击“Accept”按钮。

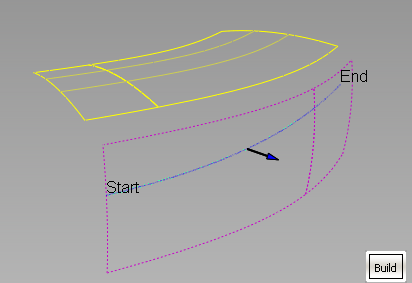

   将显示一个蓝色箭头，指示用来构建圆角的一侧。

6. 单击该箭头以将其翻转（如果需要），然后单击“Build”按钮。

   对称圆角在切线与第二组曲面之间构建。默认情况下，圆角是圆形的，且延伸至切线的完整长度。


7. 打开控制窗口并修改参数，然后单击“Update”按钮以更新圆角。

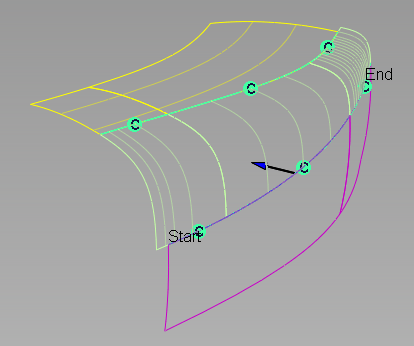

   在下面的示例中，“Section Type”设置为“G2 Curvature”，已启用“Continuity Check”，并且圆角两端已经延伸，使得曲面能够被修剪（“Trim Type”设置为“Automatic”）。



   对称圆角具有构建历史，在输入几何体被修改时进行更新。
