在一组曲面和相邻的一组曲面上的切线(由切线连续的曲面曲线定义)之间,沿对称切线上创建过渡曲面。
此菜单控制圆角的横断面的形状。
G1 Circular - 创建含圆形横断面、与两组曲面相切的圆角。此类型可保持曲面任意一边的切线连续性。
Curvature — 保持与两组曲面的曲率连续性 (G2)。G2 连续性意味着曲率(曲率半径的倒数)在跨圆角边界的两侧是相同的。
G3 Curvature — 保持与两组曲面的 G3 连续性。G3 连续性意味着曲率的变化率在跨圆角边界的两侧是相同的。
计算圆角时,会调整 V 阶数,以使曲面有足够的 CV 在两侧提供所需的连续性。“G2 Curvature”需要 5 阶,而“G3 Curvature”需要 7 阶。
此选项仅在“Section Type”设置为“G2 Curvature”或“G3 Curvature”时可用。
Side 1、Side 2 — 使圆角曲面保持与第一组或第二组曲面的曲率连续性。
Both — 使圆角曲面曲率保持与两组曲面的连续性。
此参数用于调整圆角的形状。指定圆角的 V 方向的外壳线的内侧和外侧控制顶点转臂长度之间的比率。值的范围从 0.1 到 2.0。值越小,圆角弯曲越尖锐。

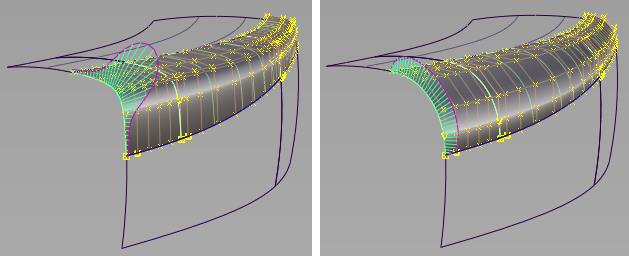

G2 对称圆角,左侧:形状系数 = 0.1;右侧:形状系数 = 2.0。
此选项对应于蓝色箭头,指示曲面的哪一边会构建圆角。选中或取消选中该框,会以在模型上单击箭头的相同方法翻转箭头的方向。
选中此选项后可以访问一些控件,可用于在新圆角曲面中修改 U 向和 V 向阶数以及最大跨距数。
仅当“Explicit Control”启用时,这些选项才可用。
新圆角曲面在 U 方向上(即沿曲面边的方向)的阶数。
新圆角曲面在 V 方向上的(即从一个轨道到另一个轨道)的阶数。
此选项仅在将“Section Type”设置为“G1 Circular”(值范围为 3 至 6)或“G2 Curvature”(值范围为 5 到 7)时可用。
如果“Surface Type”设置为“Multiple surfaces”,则此值指定每个圆角曲面的最大跨距数。如果“Surface Type”设置为“Single surface”,则它指定原始曲面间每对边界内的最大跨距数。
仅当选中“Explicit Control”并且未选中“Bézier Surfaces”时,此选项才可用。

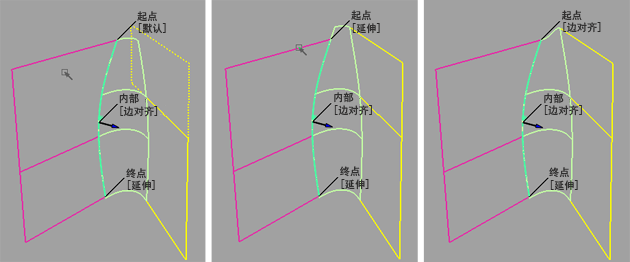

控制圆角边(在 V 方向)如何与边界曲面的边相交。
Edge align — 该工具试图以共线方式在 V 方向将圆角边或等参线(对于一个曲面)与边界曲面边对齐。
Extend — 延伸圆角,使其到达最长的边界曲面端(起始端和/或结束端)。
Default or Free — 圆角的边(在 V 方向)以 90 度的角与边界刚好相交。
单击模型上的标签可以遍历所有可能的值。
用于启动圆角的可能流控制值
选中此选项时,“Start”和“End”滑块将显示在控制窗口中,箭头操纵器将显示在选定的圆角上。拖动这些箭头可修改输入曲面中的圆角范围。
箭头操纵器根据“Curve Snap Options”窗口中的选项设置捕捉到曲线交点。
使用这些滑块可修改用于构建圆角的切线的范围。“start”和“end”值分别为 0.0 和 1.0,定义了原始范围。
Single surface — 会构建单一圆角曲面。
Multiple surfaces — 会创建多个与原始曲面间的边界相对应的曲面。(如果需要,会添加额外的跨距,这些跨距需要小于“Max.Spans”,以满足切线或曲率要求。)这样,会使圆角曲面更加明亮,并且与原始曲面的连续性更佳。
如果在圆角的边处创建面上线(请参见下面的“Trim Type”选项),则会对它们进行分段以与多个圆角曲面相对应。
仅当“Surface Type”设置为“Multiple surfaces”时,才会显示此选项。如果启用它,则每个曲面都将成为一个 Bézier 细分面片。
Bézier 细分面片具有一个跨距,并且它们在 U 方向的最大阶数是在“Explicit Control”部分设置的。默认值为 5 阶。
在插入交叉节点的情况下,系统不允许跨距的长度小于此值。
Off — 不修剪原始曲面。
Curves-on-surface — 沿接触线创建面上线,允许您手动进行修剪。
Automatic — 自动修剪原始曲面,使其重新到达接触线的位置。
在您更改选项时自动更新圆角曲面。
如果曲面非常复杂并且进行更新所需的时间较长,那么要更新曲面时,请禁用此选项并单击“Update”按钮。
键可用于中断耗时较长的曲面圆角计算。
显示一个操纵器,指示沿圆角边与现有曲面的连续性等级。
如果选中此框,选择曲面曲线还将选择与其切线连续的所有其他曲面的曲线。
恢复保存的设置。如果未保存自定义选项,则单击“Reset”可恢复安装的选项设置。
在禁用“Auto Update”时使用当前设置更新曲面。
反转工具的任何效果。
重置工具以开始一个新曲面。
