形状系数：新含义和更广泛的可用性

“Form Factor”这一圆角形状控制参数在过去几个版本中已经引入，但是在此版本中，我们对此参数进行了更新，并提供了全新解释。它现在也适用于多个工作流。

形状系数当前可在以下工具中找到：

• “Surface”>“Multi-Surface Fillet”>“Surface Fillet”
• “Surface”>“Multi-Surface Fillet”>“Symmetric Fillet”
• “Surfaces”>“Rolled Edge”>“Fillet Flange”
• “Surfaces”>“Rolled Edge”>“Tube Flange”
• “Surfaces”>“Rolled Edge”>“Panel Gap”

请参见形状系数应用更广泛。

形状系数及其与控制顶点分布的关系

“Form Factor”现在定义内部控制顶点转臂长度和圆角的 V 方向外壳线的外部（切线）转臂长度之间的比率。此定义可以更好地控制圆角的形状。

旧的关系“Form Factor = Center Radius / Tangent Offset”不再适用。

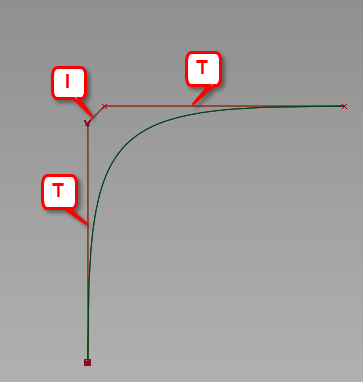

T = 切线转臂；I = 内部转臂，3 次圆角

形状系数现在是介于 0.1 和 2.0 之间的数字（以前为 0.1 至 1.0 之间）。形状系数分为“锐化”（如果小于 1.0）、“中性”（如果等于 1.0）或“钝化”（如果大于 1.0）。此分类与曲率图的形状相关。

在接下来的部分中我们将针对 V 向阶数 3 到 7 的圆角介绍和说明此概念。像以前一样，G1 圆形圆角 V 向阶数可以为 3 到 6。G2 曲率圆角 V 向阶数可以为 5 到 7。G3 曲率圆角 V 向阶数只能为 7。

G1 圆角的 3 阶形状系数

如果圆角 V 向阶数 = 3，则在圆周方向有三个多边形转臂：切线、内部、切线。形状系数 f（0.1 <= f <= 2.0）定义内部转臂长度与两条切线转臂每一长度的比率。例如，如果 f = 0.5，三个多边形转臂比率为 1 : 0.5 : 1。3 阶仅适用于 G1 圆角。

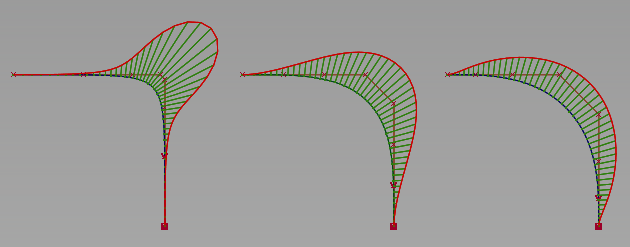

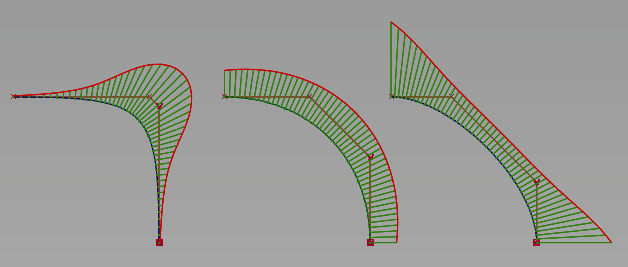

从左到右：形状系数 = 0.1、1.0 和 2.0

G1 圆角的 4 阶形状系数

如果圆角 V 向阶数 = 4，则在圆周方向有四个多边形转臂：切线、内部、内部、切线。形状系数 f（0.1 <= f <= 2.0）定义每条内部转臂长度与每条切线转臂长度的比率。例如，如果 f = 0.5，转臂比率为 1 : 0.5 : 0.5 : 1。

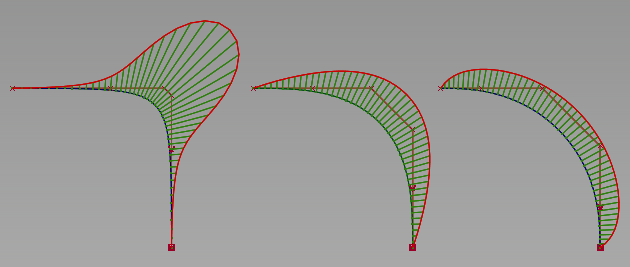

从左到右：形状系数 = 0.1、1.0 和 2.0

G1 和 G2 圆角的 5 阶形状系数

如果圆角 V 向阶数 = 5，则在圆周方向有五条多边形转臂：切线、中间、内部、中间、切线。形状系数 f（0.1 <= f <= 2.0）定义内部转臂长度与每条切线转臂长度的比率。例如，如果 f = 0.4，转臂比率为 1 : 0.7 : 0.4 : 0.7 : 1（每条中间臂的长度为内部转臂和切线转臂的平均长度）。

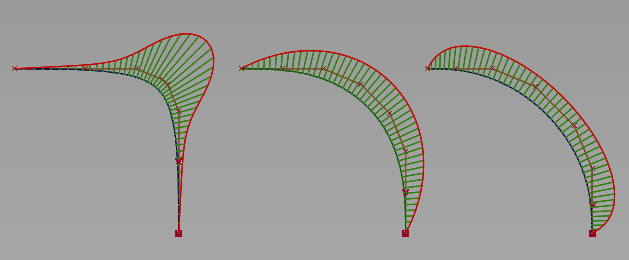

从左到右：形状系数 = 0.1、1.0 和 2.0

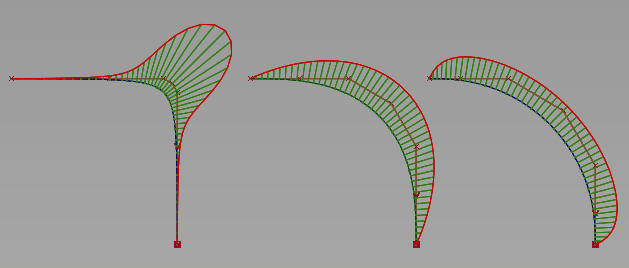

注： G2 圆角的多边形转臂的形状不同于 G1 圆角转臂，因为它们必须保持 G2 的连续性。以下 5 阶 G2 圆角的形状系数分别为 0.1、1.0 和 2.0。

G1 和 G2 圆角的 6 阶形状系数

如果圆角 V 向阶数 = 6，则在圆周方向有六条多边形转臂：切线、中间、内部、内部、中间、切线。形状系数 f（0.1 <= f <= 2.0）定义每条内部转臂长度与每条切线转臂长度的比率。例如，如果 f = 0.4，转臂比率为 1 : 0.7 : 0.4 : 0.4 : 0.7 : 1（中间臂的长度同样为内部转臂和切线转臂的平均长度）。

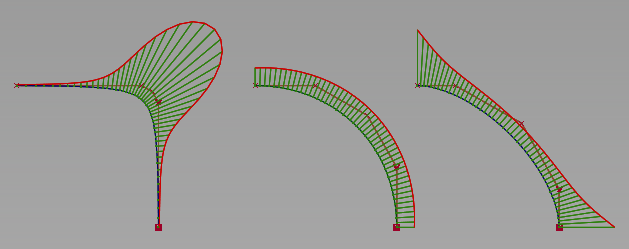

从左到右：形状系数 = 0.1、1.0 和 2.0

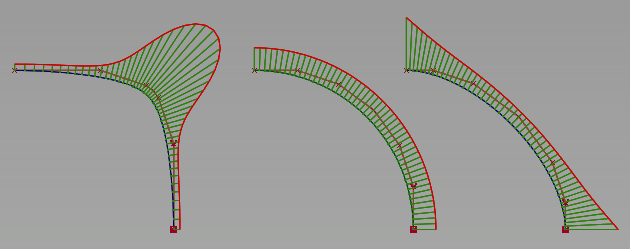

注： G2 圆角的多边形转臂的形状不同于 G1 圆角转臂，因为它们必须保持 G2 的连续性。以下 6 阶 G2 圆角的形状系数分别为 0.1、1.0 和 2.0。

G2 和 G3 圆角的 7 阶形状系数

如果圆角 V 向阶数 = 7，则在圆周方向有七条多边形转臂：切线、中间、中间、内部、中间、中间、切线。形状系数 f（0.1 <= f <= 2.0）定义内部转臂长度与每条切线转臂长度的比率。例如，如果 f = 0.4，转臂比率为 1 : 0.8 : 0.6 : 0.4 : 0.6 : 0.8 : 1（中间臂的长度为内部转臂和切线转臂长度的插值）。

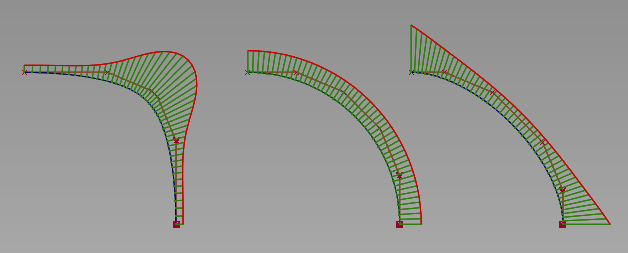

从左到右：形状系数 = 0.1、1.0 和 2.0

注： G3 圆角的多边形转臂的形状不同于 G2 圆角转臂，因为它们必须保持 G3 的连续性。以下 7 阶 G3 圆角的形状系数分别为 0.1、1.0 和 2.0。

形状系数应用更广泛

在“Surface Fillet”中，现在可以为弦圆角和任何类型的可变圆角以及为“Section Type = G1 Circular”设置“Form Factor”（除了和以前一样的“G2 Curvature”和“G3 Curvature”之外）。

注： 如果“Construction Type”为“Radius”、“Section Type”为“G1 Circular”、“Form Factor”为 1.0，则圆角横断面是精确的圆弧。

在“Symmetric Fillet”中，形状系数除了可以应用于 G2 和 G3 截面类型之外，还可以应用于 G1。

在“Fillet Flange”、“Tube Flange”和“Panel Gap”中，您现在可以为 G2 以及 G1 使用形状系数。与“Surface Fillet”中一样，这些工具可以使用新设置“Specify = Both”，从而可以指定圆角的“Tangent Offset”和“Center Radius”，但不能指定“Form Factor”。系统通过这两个值自动计算“Form Factor”，该值随圆周变化。
