该 MP3 播放机的设计以斜面为特色。使用“Draft”和“Flange”工具创建侧曲面和分型线功能。

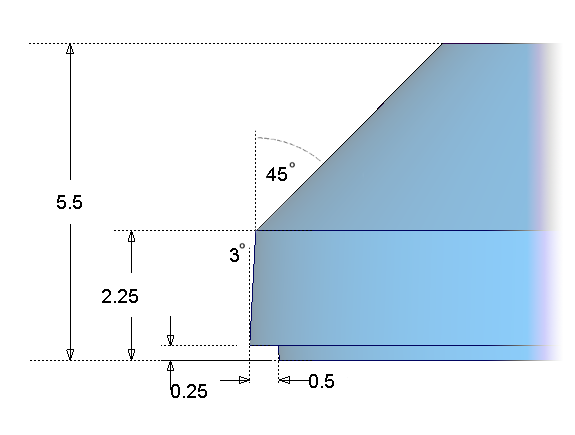

机壳的尺寸如下图所示。
打开教程文件（可选）
如果您已成功完成第 1 部分，请继续完成下一步骤，“创建侧曲面”。
如果未成功完成第 1 部分，请打开名为“MP3Player_Part1.wire”的文件，该文件位于“CourseWare”项目的“wire”文件夹中。此文件包含第 1 部分中完成的模型。
创建侧曲面

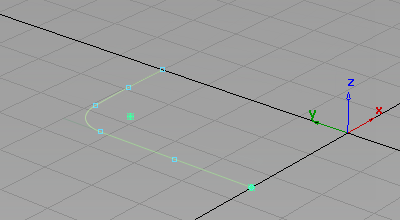

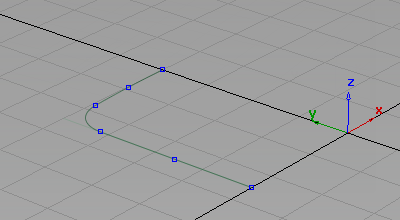

首先移动曲线，使其远离 Z 方向的中心线，以便为您将在本教程的后面部分创建分型线功能留出一些空间。
- 最大化“Perspective”窗口。
- 选择“Pick”>“Object”
并拖动一个拾取框，框住所有曲线将它们选中。
- 选择“Transform”>“Move”
，键入 r0,0,0.25，然后按 Enter 键沿 Z 方向将曲线向上移动 0.25 mm。 -

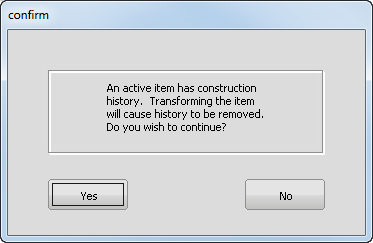

系统将询问您是否打算丢弃与圆角曲线相关的构建历史。回答“Yes”。
-
现在使用“Draft”曲面创建侧壁。
在曲线仍然处于选中状态时，选择“Surfaces”>“Multi-Surface Draft”
。双击此图标打开选项窗口。开始时使用默认的拔模设置，然后在创建曲面后对其进行修改。

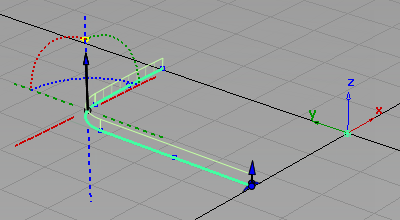

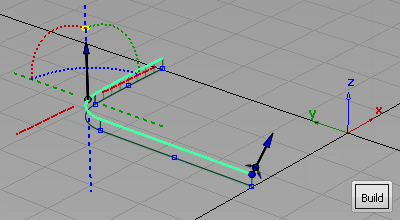

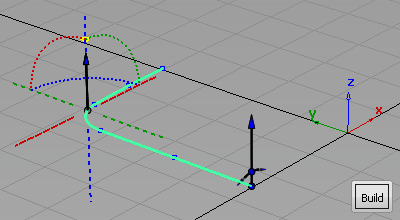

拔模操纵器显示。
- 单击“Build”创建曲面。

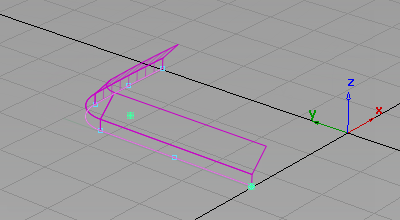

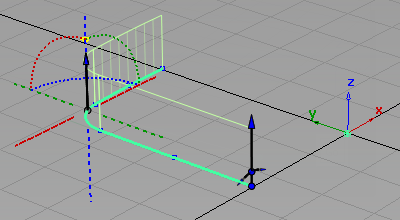

已构建默认拔模曲面。默认拔模方向为 Z 轴正方向，此方向适合于您的设计。
提示：若要更改拔模拉伸方向以用于将来的设计，请单击表示轴的虚线和圆弧。
-
现在修改拔模角度和曲面长度，使其满足所需的尺寸要求。

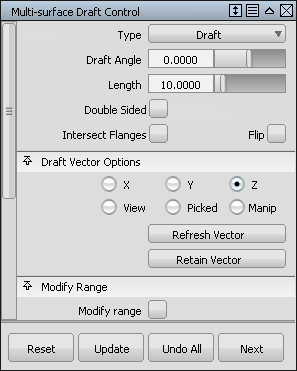

在“Multi-Surface Draft Control”窗口中，对设置进行以下更改：“Draft Angle”改为“-3”度，“Length”改为“2”，然后单击“Update”。

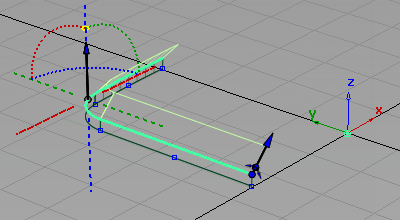

将根据新设置重新构建拔模曲面。
- 选择“Pick”>“Nothing”
以完成曲面创建。 -

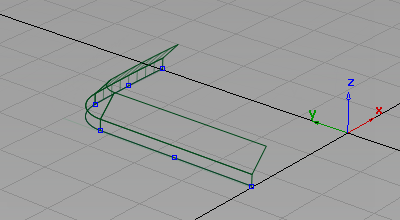

现在，构建斜面。
双击“Multi-Surface Draft”图标再次打开选项窗口。对设置进行以下更改：将“Angle”改为“-45”度，将“Surface Depth”改为“5”。
注：您可以构建近似长度的斜面。稍后会使用 MP3 播放机的前表面将侧壁修剪为正确的高度。
-

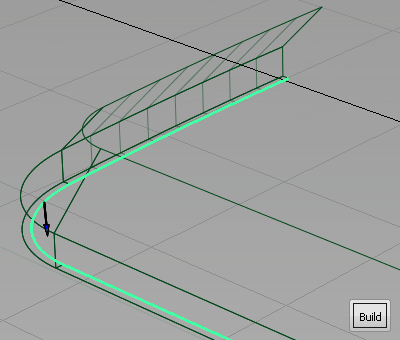

拾取拔模曲面顶端的三条边作为新的拔模曲面的输入曲线。
-

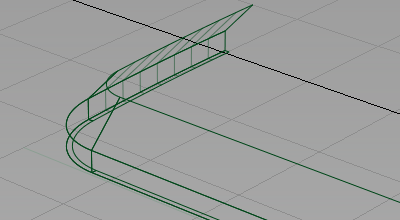

单击“Build”创建斜面。
- 选择“Pick”>“Nothing”以完成拔模曲面。
创建分型线
接下来，使用凸缘曲面在中心线处创建小的分型线功能。
凸缘曲面只能从曲面边构建，而不能从曲线来测量其角度，因为它根据曲面边而不是拔模方向测量其角度。因此，首先将曲线作为模板，以便更容易选择曲面边。
- 选择“Pick”>“Component”
并修改选项，以便仅选中曲线。
- 跨模型拖动拾取框。只有曲线被选中。
- 选择“ObjectDisplay”>“Template”
将选定曲线转换为模板。 -
现在，创建一些小的凸缘曲面来呈现分型线细节。
选择“Surfaces”>“Multi-Surface Draft”
。双击此图标打开选项窗口。 -
将“Construction Type”从“Draft”改为“Normal”。
将“Angle”改为“3”，将“Length”改为“0.5”。
注：3 度的角度与侧壁上 3 度的拔模角度相抵。因此，构建的凸缘曲面将与地平面平行。
- 单击侧壁的下边。
单击“Build”。此时将创建小的凸缘曲面。
- 选择“Pick”>“Nothing”以完成凸缘曲面。
-
为了完成侧壁，需要创建另一组凸缘曲面，使其与中心线相交。
再次选择“Surfaces”>“Multi-Surface Draft”
，并双击此图标以打开选项窗口。 -
将“Angle”改为“0”，将“Surface Depth”改为“0.25”。
- 选择您刚刚创建的凸缘曲面的三条边并单击“Build”。
- 选择“Pick”>“Nothing”以完成凸缘曲面。

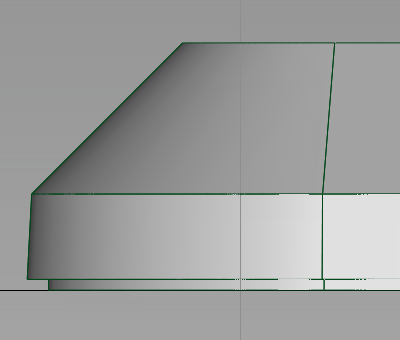

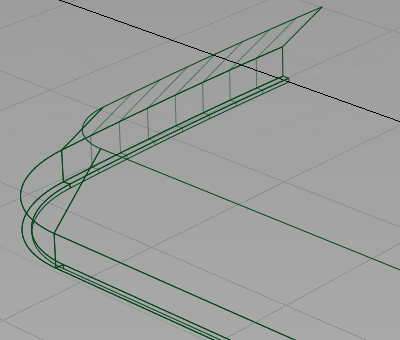

曲面的侧面轮廓显示了精确地创建拔模角度和分型线细节的方式。
保存您的作品
- 选择“File”>“Save As”
保存当前场景。 - 将您的作品保存在“Lessons”项目的“wire”文件夹中。
- 将此文件命名为“myMP3Player2.wire”。
