与原始曲面的法线成一定角度拉伸一组曲面曲线，或者与拉伸向量成一定角度拉伸任意数量的曲线，来创建一个或多个直纹曲面。该曲线可以是连续的，也可以是不连续的。
“Multi-Surface Draft”工具使用曲面边、面上线、等参曲线、甚至“Draft”模式中的自由曲线，创建与原始曲面（或曲线）成一定角度向外延伸的直纹曲面（或曲面组）。
只要输入曲线是切线连续的，您就可以跨所有输入曲线构建一个曲面。
。 操作步骤
多曲面拔模控制选项

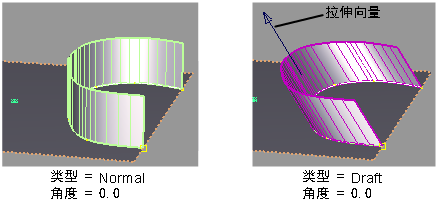

- Type
-
Normal — 创建与基本曲面的法线成指定角度向外延伸的曲面。默认情况下，新曲面垂直于基本曲面。
Draft — 创建与指定的拉伸方向矢量成一定角度向外延伸的曲面。默认情况下，该曲面与拉伸向量平行。
在该模式中，可以单独选择或框选任意曲线组合（包括自由曲线），无论它们是不连续的（不相接）、G0（位置连续）还是 G1（相切连续），都如此。
- Angle/Draft Angle
-
新曲面和原始曲面的法线（“Normal”类型）或拉伸向量（“Draft”类型）之间的初始角度。默认值为 0.0。使用此工具时，您还可以通过角度/长度操纵器更改此值。（请参见下面的“Variable”选项）。
- Length
-
曲面距离原始曲线的初始长度。使用此工具时，您还可以通过角度/长度操纵器更改此值。（请参见下面的“Variable”选项）。
- Double Sided
-
启用此选项可以在曲线的两侧同时构建拔模曲面。
- Single Surface
-
只有启用了“Double Sided”时才会显示此选项。启用此选项可以仅构建一个曲面，并在曲线的两侧延伸。
- Intersect Flanges
-
当两个法兰或拔模曲面相交时，启用此选项可控制倒角条件。该曲面将被修剪或延伸，使它们正确地连接到倒角处。

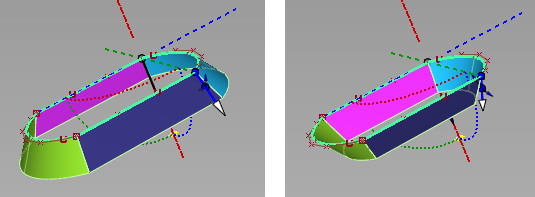

左：拔模角度 = 35；曲面被延伸、相交和修剪。右：拔模角度 = -35；曲面先相交，然后修剪。
- Flip
-
反转新曲面的方向。
- Explicit Control
-
如果要指定新曲面的确切阶数和最大跨距数，请启用此选项。
可创建向量对象。 精确控制选项
- U Degree
-
新曲面的 U 向阶数。输入从 2 到 9 的整数。只有选中了“Explicit Control”，该选项才可用。
- V Degree
-
V 方向上新曲面的阶数。（曲面的 V 向阶数始终为 1）。只有选中了“Explicit Control”，该选项才可用。
- Max. Spans
-
如果将“Surface Type”设置为“Multiple surfaces”，则此值指定每个拔模曲面的最大跨距数。如果将“Surface Type”设置为“Single surface”，则它指定每个原始曲面的最大跨距数。
只有“Explicit Control”被选中，而“Bézier Surfaces”未选中，才会显示该选项。
拔模向量选项
只有将“Type”设置为“Draft”时才可以应用这些选项。
- X、Y、Z
-
选择以上三个坐标轴之一，以便指定沿该坐标轴的拉伸方向。
- View
-
选择此选项可以指定垂直于当前视图的拉伸方向。该向量不会在视图窗口中绘制。
如果当前视图发生更改，请单击“Refresh View Vector”更新该向量。
- Picked
-
如果选择该选项，可以在“Picked Vector”字段中指定现有向量的名称，或拾取视图中的向量。此向量定义拉伸方向。
- Manip
- 当您通过在视图中手动修改操纵器来更新拉伸方向时，将自动选择此选项。
- Refresh Vector
-
仅在选择“View”时才会出现该按钮。修改视图后，单击该按钮可以更新向量。
- Retain Vector
-
在视图窗口中，单击该按钮，创建向量构建对象。除非执行此操作，否则您指定的向量方向将由该工具使用，但您不会看到向量对象，也不能重新使用该向量。
注意
如果在控制窗口中将“Type”设置为“Draft”并将“Draft Vector Options”设置为“X”、“Y”或“Z”，则工具将使用构建平面的 X、Y 和 Z 坐标轴（如果设置了一个坐标轴）。
将应用以下规则：
- 拔模曲面方向始终与当前坐标系一致。
- 如果拔模曲面在一组坐标（构建平面）中创建，然后稍后在另一组中进行查询编辑，可以单击“Refresh Vector”按钮来更新拔模方向。
修改范围
- Modify Range
-
选中此选项时，“Start”和“End”滑块显示在控制窗口，且箭头操纵器将显示在拔模曲面上。拖动这些箭头可修改拔模曲面在输入曲线上延伸的范围。
如果未选中此选项，则拔模曲面将延伸到输入曲线的端点。
- Start/End
- 使用这些滑块可修改拔模曲面的范围。“Start”和“End”的值分别为 0.0 和 1.0，可用于定义初始范围。

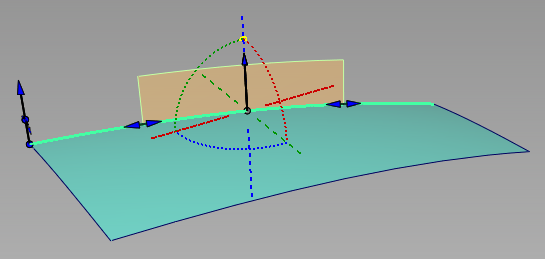

拔模曲面的范围（橙色）从 0.25（起点）到 0.75（终点）。
曲面结构
- Surface Type
-
如果选择“Single surface”，则会构建单个曲面。如果选择“Multiple surfaces”，则会为选定的每条输入曲线创建一个单独的曲面，并对这些曲面进行成组。
注：创建一个曲面可能会添加额外的跨距。
- Bézier Surfaces
-
仅当“Surface Type”设置为“Multiple surfaces”时，才会显示此选项。如果启用它，则每个曲面都将成为一个 Bézier 细分面片。
Bézier 细分面片具有一个跨距，并且它们在 U 方向的最大阶数是在“Explicit Control”部分设置的。默认值为输入曲线的阶数。
拾取遮罩
这些选项可用于选择哪些类型的曲线可以作为输入来选择。这在使用框选时特别有用。
- Surface Isoparm
- 选中此选项可使曲面等参线可以作为输入来选择。
- Surface Trim Edge
- 选中此选项可使曲面修剪边可以作为输入来选择。
- Curve
-
选中此选项可使自由曲线可以作为输入来选择。
只有在“Type”设置为“Draft”时，才会显示该选项。
- Curve-on-surface
- 选中此选项可使面上线可以作为输入来选择。
控制选项
- Auto Update
-
如果启用此选项，则可以在修改选项值或者调整操纵器时自动重新计算和显示新曲面。
如果禁用此选项，则必须单击窗口右下角的“Update”按钮来更新曲面。
提示：如果禁用“Auto Update”，还可以使用空格键来单击“Update”按钮。
- Inter Surface Continuity
-
如果选中此选项，则将在输出曲面之间显示连续性标注，指示这些曲面是否保持切线连续性。绿色“T”标注指示曲面保持切线连续性，而红色/黄色“T”标注指示曲面未保持切线连续性。
在测试切线连续性时，将使用“Preferences”>“Construction Options”中的“Continuity Angle”，并且，如果曲面不存在任何比“Topology Distance”公差（也存在于“Construction Options”中）大的间隙，将仅检查共享边界。
仅检查自然（未经修剪）边。
- Tangent Angle Maximum
- 只有选中“Inter Surface Continuity”时，此选项才可用。它用于从检查中排除“倒角”。如果在沿共享边界的任意检查点上，曲面法线之间的角度大于此值，则不会报告沿该边界的切线连续性。默认值为 30.0 度。
- Continuity Check
-
启用此选项可以检查新创建的曲面与原始曲面之间的位置连续性。绿色“P”表示存在位置连续性。
- Chain Select
-
如果选中此框，选择曲面曲线还将选择与其切线连续的所有其他曲面的曲线。
