创建带有卷边的面板间隙

“Surfaces”>“Rolled Edge”>“Panel Gap” 工具是最终的卷边工具，可用于创建定义精加工的面板间隙的多个曲面，包括凸缘（用于定义边）、面板和边之间的圆角，以及间隙底部的可选闭合曲面。

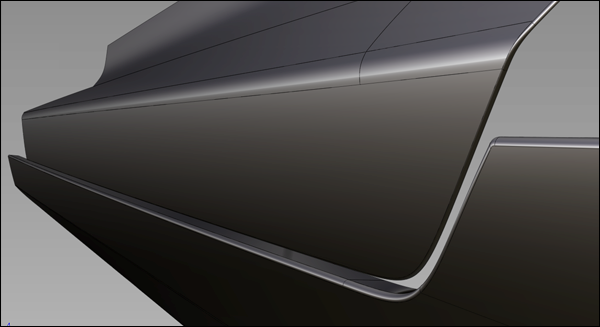

面板间隙示例。

对于输入，在面板上需要至少一个或多个切线连续 (G1) 曲面曲线。（可选）还可以在一组 G1 曲面曲线和另外一组曲面之间构建间隙。如下所示。

输入选择

可以使用两种方法来创建面板间隙的圆角和凸缘。

注： 在下面的几张图中，修剪处于禁用状态，因此您可以更好地查看如何从输入曲线中构建曲面。

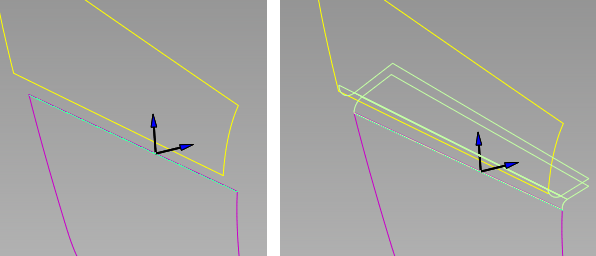

1. 选择一个或多个切线连续的曲面曲线。这将提供定义间隙条件所需的所有输入。

2. 另外选择一组切线连续曲面（下图中显示为黄色），这些曲面可能从主曲面偏移，可用于构建次圆角和凸缘。


创建面板间隙

1. 选择“Surfaces”>“Rolled Edge”>“Panel Gap” 打开控制窗口。
2. 拾取一个曲面曲线或多个切线连续的曲面曲线（定义间隙的一边）。

   将以绿色亮显曲线，曲面会变为粉色。

3. 执行以下操作之一：
   • 单击“Build”按钮并转到步骤 5。
   • 如果要选择相邻曲面，从中构建第二组圆角和凸缘，请单击“Adjacent Surfaces”按钮。
4. 选择一组切线连续的曲面（将在其中放置次圆角和凸缘），并单击“Build”按钮。

   曲面会变为黄色。

5. 如有必要，单击蓝色箭头更改圆角/凸缘或间隙的方向，然后单击“Build”按钮。

   将构建主圆角和凸缘以及次圆角和凸缘。会自动将面板曲面修剪为圆角的边以创建间隙。

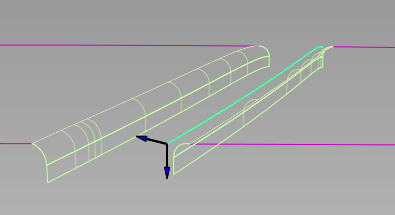

   在单个面板曲面内沿面上线构建的间隙

6. 修改控制窗口中的选项，然后再次单击“Build”。

   将重新计算四个曲面。

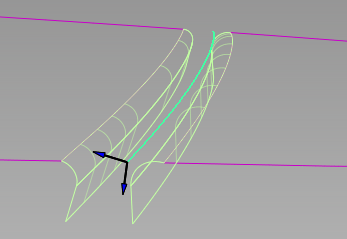

   修改圆角半径、凸缘角度和长度以及间隙距离之后。

7. 启用“Modify Primary Range”和“Modify Secondary Range”，并使用滑块或操纵器调整面板间隙的范围（如有必要）。单击“Build”按钮。

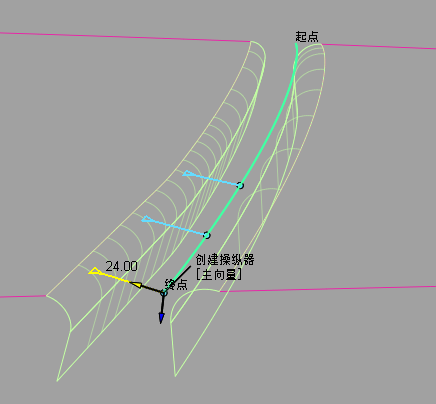

8. 要创建变间隙，请启用“Variable geometry”，然后单击曲面曲线放置间隙操纵器，并调整其位置和宽度。也可以沿间隙更改主（拔模）向量或次向量的方向。详细信息请参见使用操纵器创建变间隙。


圆角和凸缘具有构建历史，因此修改输入曲线将会更新它们的输出曲面。

要在退出工具之后修改面板间隙，请选择“Object Edit”>“Query Edit”并拾取一个输出曲面（圆角或凸缘），以通常方法重新调用工具。
