创建卷边曲面

使用“Tube flange”可精确定义管的起始位置。这从美学角度来讲是十分重要的。使用“Fillet flange”可精确控制圆角的最宽尺寸。在创建必须具有明确间距的切割线时，这一点很重要。

这些工具设计用于帮助您磨光曲面模型的边。这通常是很耗时的工作，包括创建圆角和凸缘以磨光边。

借助卷边工具系列，可以通过一个工具创建凸缘和曲面圆角。这样可提高边磨光的效率，并简化了用来定义边磨光的整个曲面集的构建历史保留工作。

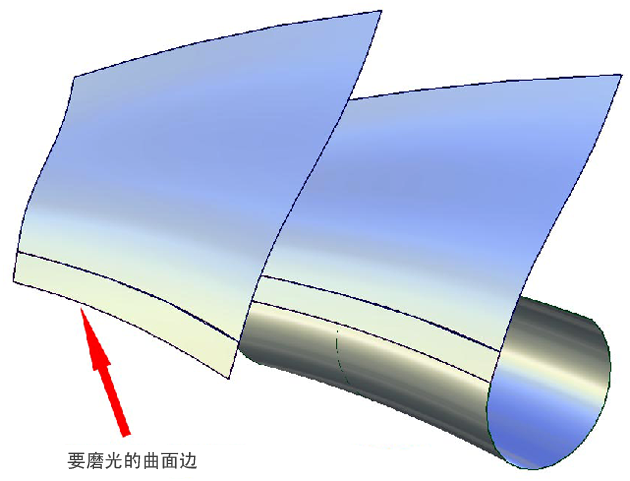

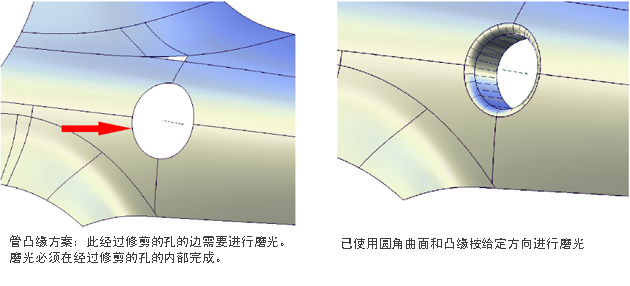

以下两个示例说明磨光曲面边的两种主要情况。第一种情况是，有一条需要添加边磨光（由圆角和凸缘组成）的预定义相交曲线。

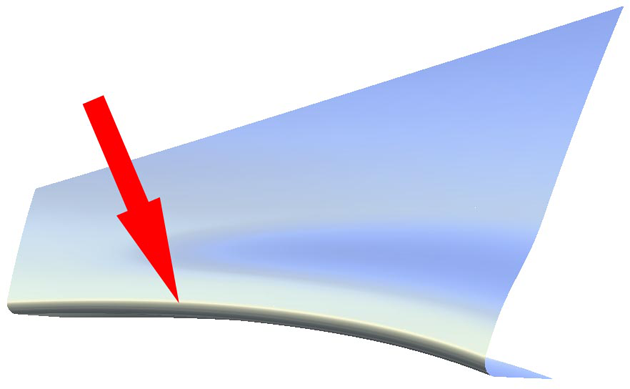

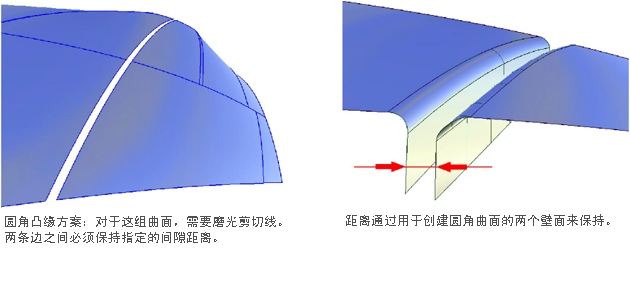

第二种情况是，由预定义轮廓线控制圆角的创建。

针对“Tube flange”和“Fillet flange”工具拾取边曲线

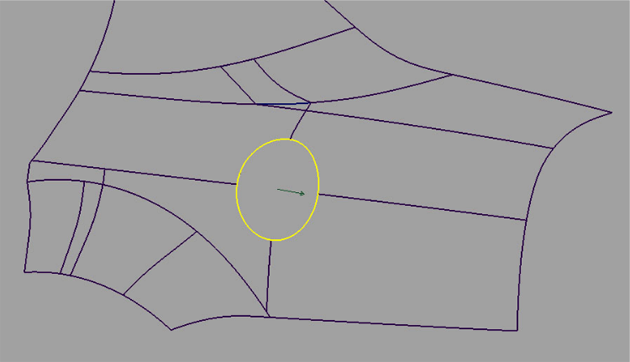

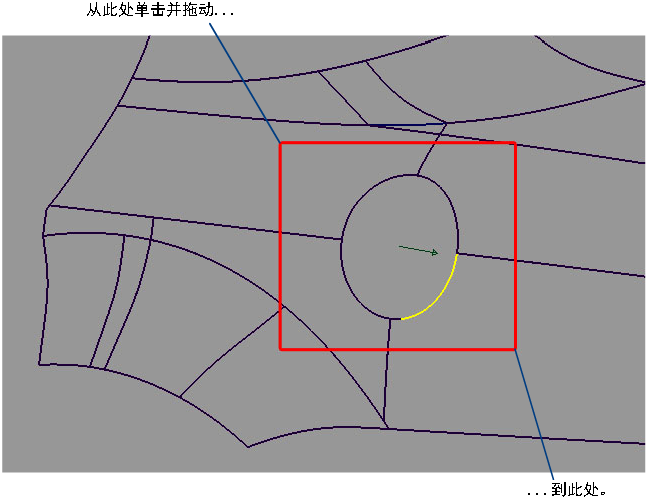

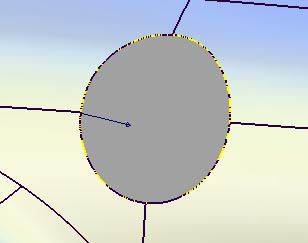

1. 选中要选择的边的一部分。

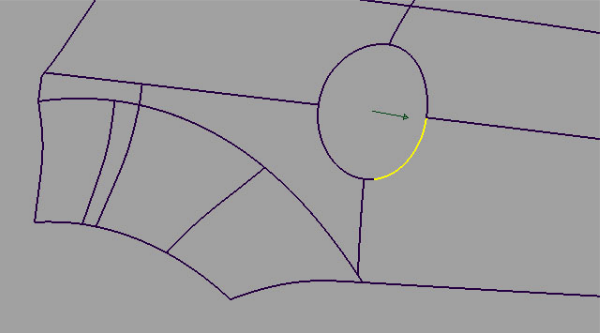

2. 围绕要选择的边的剩余部分单击拖动出一个拾取框。


   此时组成边的曲线处于选中状态。



选择边后，可以选择向量以定义凸缘（采用分模线方法时）。

创建管状凸缘磨光

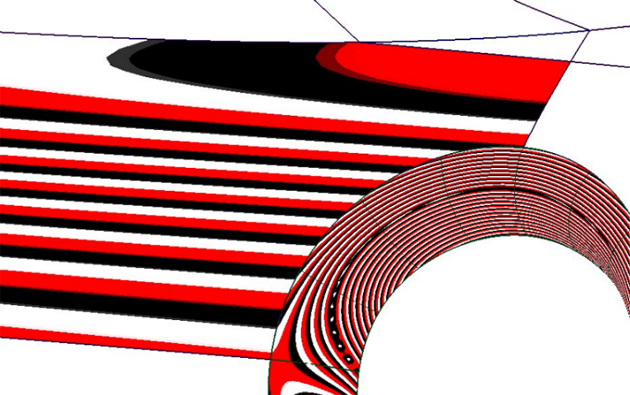

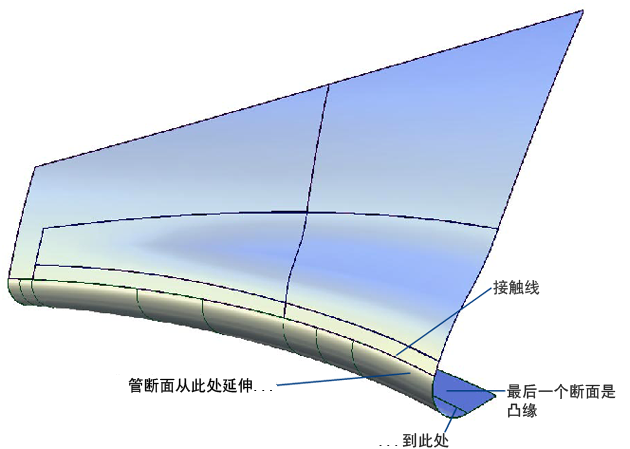

“Tube flange”工具提供了一种边磨光解决方案，在这种解决方案中，焦点位于接触线上。相交曲线定义管与主曲面的接触位置。从美学角度来讲，控制高光变化的线十分重要。为此，“Tube flange”工具确保在所选几何形状处添加新的管。

创建管

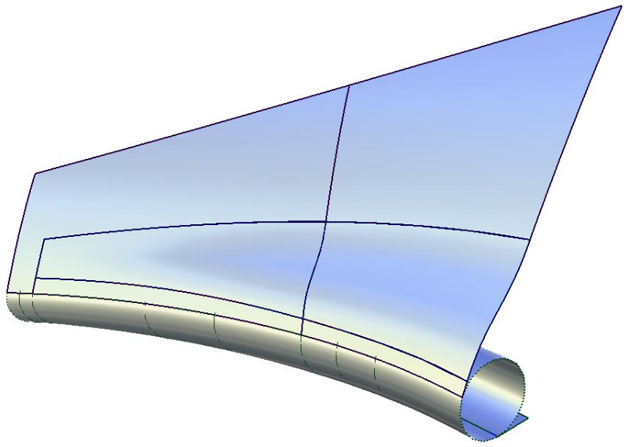

“Tube flange”工具可用来创建与所选几何形状（面上线、等参线或曲面边）接触的管。

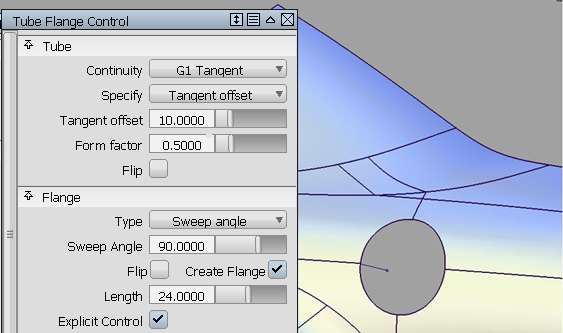

该管的参数可以在选项窗口中进行修改。



如果创建的管具有“G1 Tangent”连续性，则会使用 360 度的断面创建该管。创建凸缘时，会将其修剪为适当的断面。



如果创建的管具有“G2 Curvature”连续性，它将失去 360 度断面，而是在接触线与凸缘之间创建。

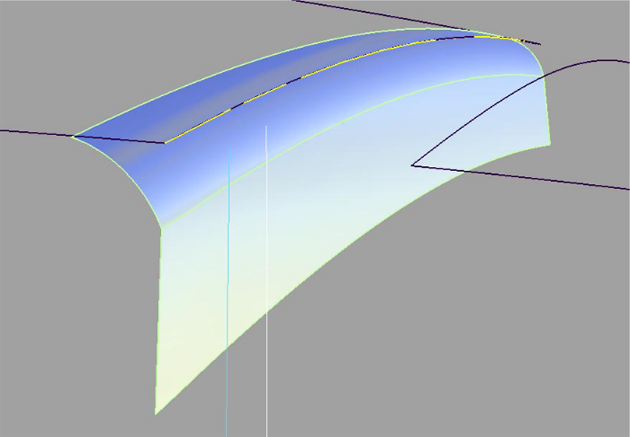

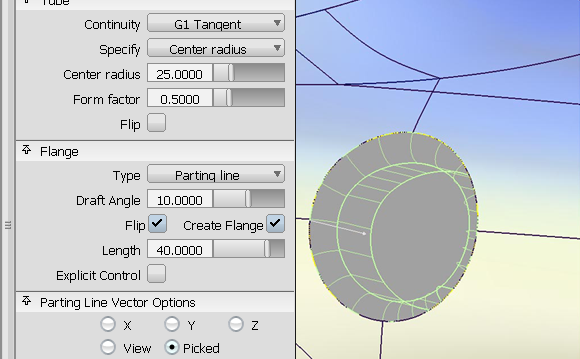

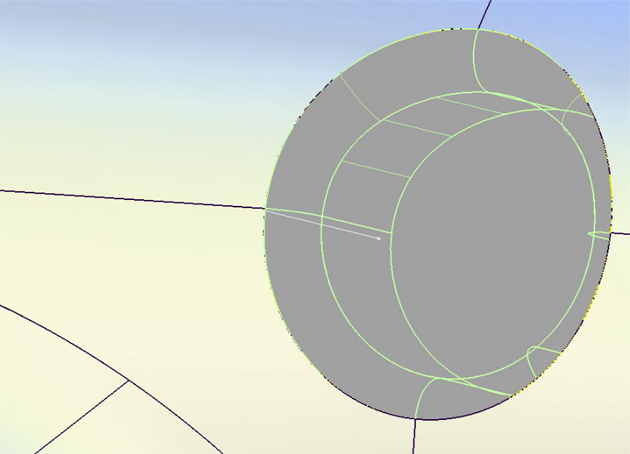

下图显示了在曲面两侧各有一个管和凸缘的模型。使用控制窗口中的“Flip”复选框（或蓝色箭头操纵器），可以指定在哪一侧构建管。如果是在内部等参曲线或面上线上构建管，则会提供一个类似的复选框用于控制凸缘的方向。对于在边上构建的管，凸缘的朝向是唯一的，不能进行翻转。

创建凸缘

有两种计算管断面端点的凸缘的方法。这两种方法是：

• 扫掠角度
• 分模线


  工具将根据向量（用鼠标左键单击它进行选择，或通过选项窗口指定）分析分模线，并创建称为凸缘的线性延伸。

详细工作流

1. 选择“Surfaces”>“Rolled Edge”>“Tube Flange” 。

2. 选择需要边磨光的几何体。请记住，您可以在要选择的曲面曲线上拖动拾取框，或启用“Control Options”下的“Chain Select”，以便一次选择所有切线连续的曲线。再次单击几何体即可将其取消选择。

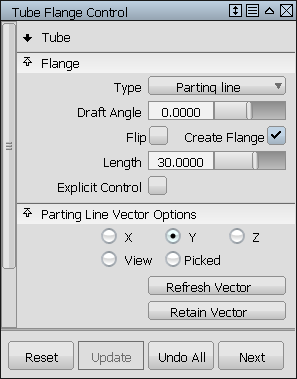

3. 在“Flange”类型设置为“Parting line”的情况下，必须使用鼠标左键选择定义凸缘方向的向量。选定后，向量将变为白色。此外，也可以通过“Parting Line Vector Options”指定该向量。

4. 单击窗口右下部分的“Update”按钮。

5. 如果不需要凸缘，请确保未选中“Create Flange”框。
6. 控制窗口的“Surface Structure”部分提供的选项用于修改生成的几何体的跨距分布。将“Surface Type”设置为“Single surface”会创建单个管状和凸缘曲面，否则管状和凸缘曲面会在曲线边界（也包括曲面边界）进行分割，因为曲线的跨距不能超过一个曲面。对于多跨距几何体，这会为您带来更好的结果。详细信息请参见修剪曲面疑难解答部分。


创建圆角凸缘磨光

使用此工具可控制边磨光的轮廓线。

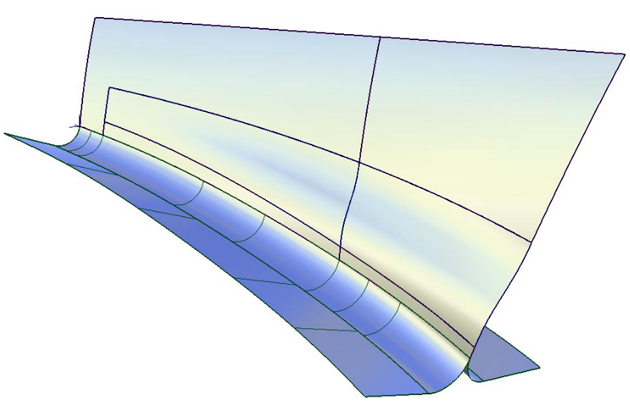

在创建模型的切割线时，通常会有一个预定义的切割距离。为保持此距离，“Fillet flange”工具会首先创建一道墙。这道墙用于控制圆角的外观，而且可用于定义两个圆角凸缘之间的距离以创建切割线。该虚墙用于帮助定义边磨光的轮廓。

创建圆角

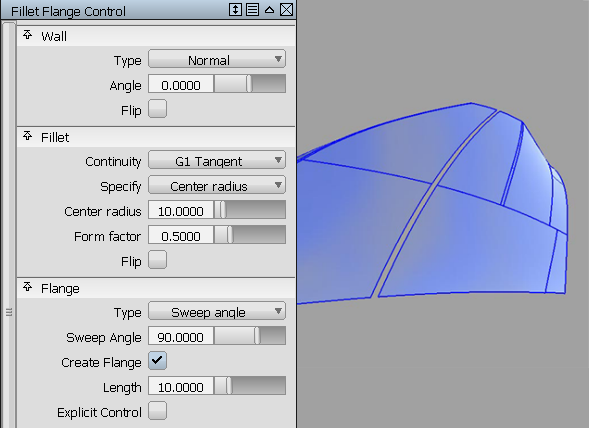

1. 根据在控制窗口中选择的“Type”，将使用以下两种方法之一来在选定几何体（面上线、等参线或曲面边）处创建墙。
   • Draft：该墙是基于拉伸方向向量的拔模曲面。可使用鼠标左键单击向量来选择该向量（选中后显示为蓝色），也可通过“Draft Vector Options”指定向量。
   • Normal：该墙是基于所选几何体的曲面法线的凸缘。

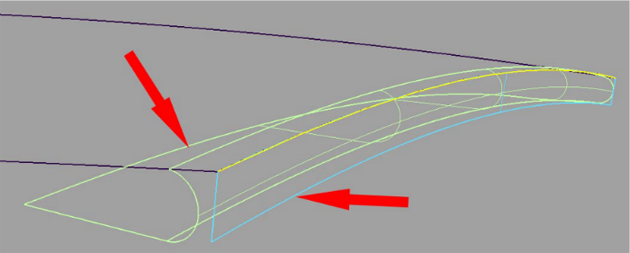

   它是用于创建圆角曲面的一个临时曲面（上图中以蓝色显示）。可以启用“Control Options”中的“Show Wall”来查看该墙。当您构建完圆角凸缘并退出工具后，这道墙将不再可见。

   现在墙已放置正确，您需要创建圆角。

2. 该工具会在墙与选定曲面之间创建圆角。该圆角可以与输入曲面切线连续或曲率连续。
3. 下面创建凸缘。

   在圆角的端点，工具会创建一个称为凸缘的线性延伸。该工具使用的方法与“Tube”工具部分介绍的方法相同。

详细工作流

1. 选择“Surfaces”>“Rolled Edge”>“Fillet Flange” 。

2. 选择要磨光边的几何体。请记住，您可以在要选择的曲面曲线上拖动拾取框，或启用“Control Options”下的“Chain Select”，以便一次选择所有切线连续的曲线。再次单击几何体即可将其取消选择。
3. 使用“Draft”选项创建墙，必须选择拔模方向的向量。选定后，向量将变为白色。您还可以通过“Draft Vector Options”指定该向量。
4. 如果选择分模线选项，则必须通过按住 键并拾取的方法选择第二个向量（前提是“Draft”向量处于激活状态）。此向量将变为白色。您还可以通过“Parting Line Vector Options”指定该向量。

   变量参数（半径、凸缘角度或凸缘长度 — 由控制窗口中的“Variable”指定）使用建模窗口中的一组操纵器进行控制。其中，只有一个参数是可变的，其他两个参数都保持为恒定。

   详细信息请参见如何使用操纵器。


5. 如果不需要圆角端点的凸缘，请单击“Create Flange”复选框将其禁用。
6. 使用控制窗口中的“Flip”复选框（或蓝色箭头操纵器）切换用于构建墙及进而构建圆角的曲面的侧面。

7. 控制窗口的“Surface Structure”部分提供的选项用于修改生成的几何体的跨距分布。将“Surface Type”设置为“Single surface”会创建单个圆角曲面，否则圆角会在曲线边界（也包括曲面边界）进行分割，因为曲线的跨距不能超过一个曲面。对于多跨距几何体，这会为您带来更好的结果。

   注：

   如果“Surface Type”设置为“Multiple surfaces”，则在圆角的边缘创建的面上线（禁用“Auto Trim”时可见）将进行分段，以与多个圆角曲面边界相对应。要将面上线创建为单片（对于每个曲面），请将“Surface Type”设置为“Single surface”。

如何使用操纵器

每个操纵器都由两个控制柄（轨道滑块和值控制柄）组成，在特定时间只能有一个控制柄处于激活状态。激活的控制柄将显示为白色。轨道滑块是沿轨道滑动的“球”，用于指示值在轨道上的应用位置。值控制柄是未来曲面的一个近似横断面，用于控制该点的参数值。

激活的控制柄的值显示在提示行中。

对于以下所有操作，除非另行说明，否则均使用鼠标左键。

• 要激活控制柄，请单击它。
• 若要取消激活当前处于激活状态的控制柄并切换回拾取模式，请单击屏幕上的任意位置（不拖动鼠标）。
• 要添加新的操纵器，请按住 键的同时在轨道上单击所需点。
• 要移动操纵器，请使用鼠标左键 拖动滑块球。或者，也可以激活滑块球并键入轨道上的位置（范围为 0 至 1）。
• 若要调整参数值，请单击并拖动值控制柄。控制柄激活后，便可以在屏幕上的任意位置拖动鼠标。或者，也可以激活控制柄并按当前单位键入值。
• 要删除操纵器，请按住 键并在要删除的操纵器上单击鼠标右键。
• 如果仅使用一个操纵器，参数将是恒定的，其值也可以在控制框中进行调整。添加另一个操纵器后，控制框中的值将变灰。

即使工具使用完毕后，也可以通过使用“Object Edit”>“Query Edit” 并用 单击构建的曲面来修改结果。此操作将重新打开包含该构建设置的工具窗口。
