组合 NURBS 曲面的常用方法是使这些曲面相交，然后对两个曲面相交处进行修剪。真空吸尘器的上方曲面和下方曲面将使用此方法。
首先，使曲面相交。曲面相交时，就创建了面上曲线，这些线创建在曲面上的曲面相交处。然后，沿面上线修剪相交的曲面，丢弃不必要的曲面区域，只保留必要的曲面区域。
打开教程文件（可选）
如果您已成功完成第 1 部分，则可直接进行下一步骤：使上方曲面和下方曲面相交。
如果未成功完成第 1 部分，请打开名为 vacuum_part1.wire 的文件，该文件位于 CourseWare 项目的 wire 文件夹中。此文件包含第 1 部分中完成的模型。
使上方曲面和下方曲面相交
现在，要通过使上方曲面和下方曲面相交来创建主体形状。
- 在“Control Panel”的“Diagnostic Shading”区域中单击“wireframe”图标以移除着色显示。
- 选择“Surface Edit”>“Create CurvesOnSurface”>“Intersect”
。此工具创建了用于修剪曲面的面上曲线。
- 系统将提示您选择要相交的曲面。
使用鼠标左键

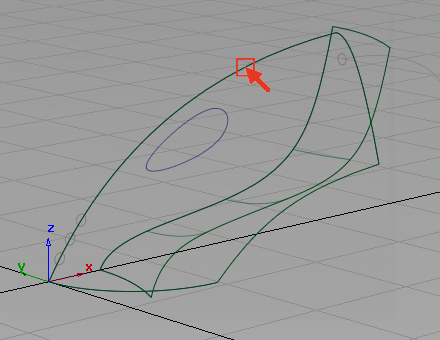

单击上方曲面以选中该曲面。如果显示拾取选择器，请拾取轨道曲面，而不是曲线。
曲面将亮显，并在视图右下角显示“Go”按钮。
单击“Go”选择第一个要执行相交操作的曲面。

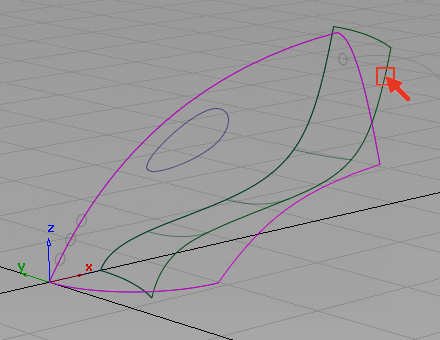

此曲面以粉红色亮显。
- 系统将提示您选择相交曲面。

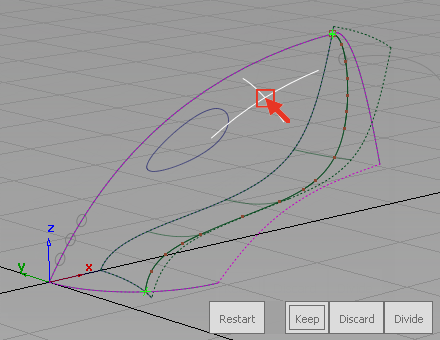

单击下方曲面使其与上方曲面相交。
这些曲面将相交。已创建两条面上曲线，每个曲面上一个。
默认情况下，“Intersect”工具会在每个曲面上创建面上曲线，因此可对每个曲面进行修剪。

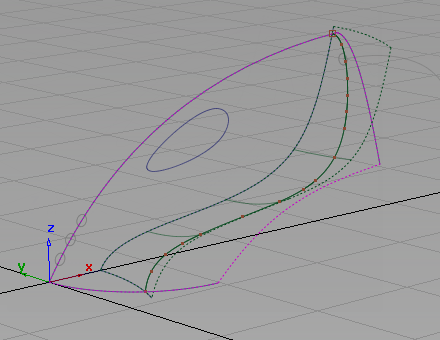

现在，两个曲面均采用虚线轮廓绘制，表明每个曲面上都有面上曲线。
- 选择“Pick”>“Object Types”>“Curve on Surface”

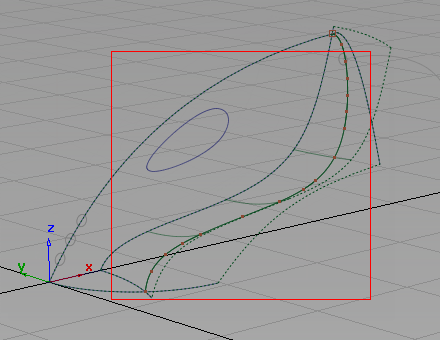

。 - 围绕相交的曲面拖动出一个拾取框，用以拾取面上曲线。

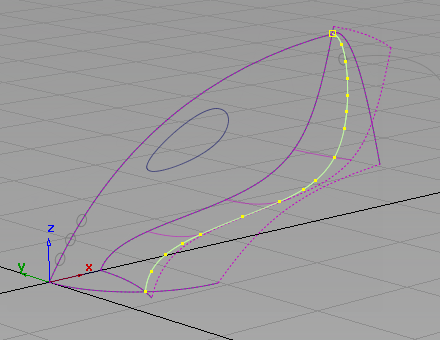

亮显的曲线是两条面上曲线。虽然看起来似乎只有一条面上线，但实际上却有两条，只是二者在同一位置，一条位于上方曲面，另一条位于下方曲面。
- 选择“Pick”>“Nothing”
以取消拾取面上线。
修剪曲面
现在，您将从上方曲面和下方曲面上修剪掉多余的部分。
修剪掉的曲面实际上并未被剪切掉，它以隐藏的形式存在着，不会被渲染，也不会影响建模。在执行修剪时，您可以选择不想要的几何体部分，然后单击屏幕右下角的“Divide”按钮，这样即可轻松地丢弃修剪掉的曲面部分。
- 选择“Surface Edit”>“Trim”>“Trim Surface”
。 - 系统将提示您选择要修剪的曲面。
拾取上方曲面。
- 然后，系统将提示您选择下列项之一：
Shift select to add or remove surfaces or click or box select to select trim regions.
最后一个选项允许您修剪掉曲面的多余部分，因此响应此提示。

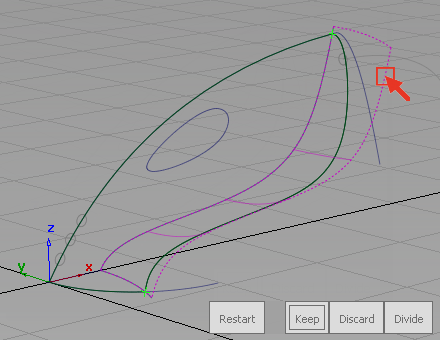

在上方曲面内部单击要保留的上方曲面的任何部分。

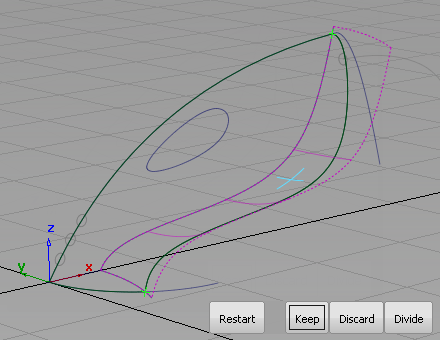

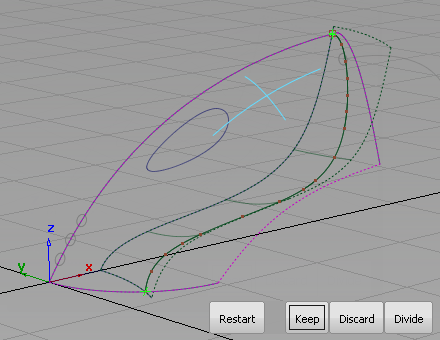

“Trim”工具将在单击位置放置一个指示器，并且视图右下角的按钮会变成可用状态。
- 单击“Keep”按钮。

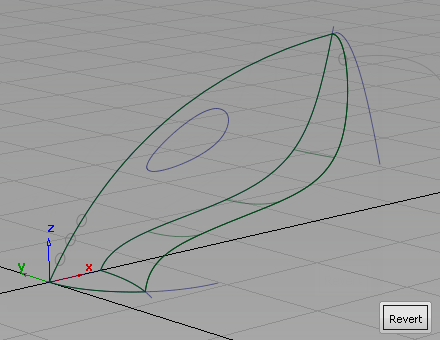

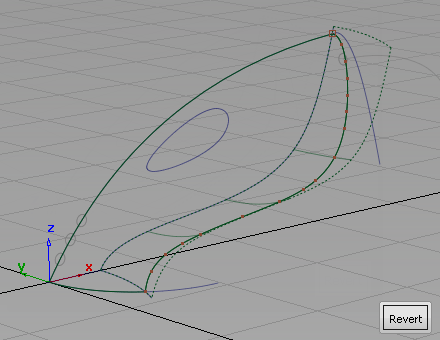

已修剪上方曲面。
- 重复步骤 2 – 4 来修剪下方曲面。
创建吸尘器口曲面
接下来，创建一个跨越吸尘器口的平面，以完成真空吸尘器主体的外部形状。
- 选择“Surfaces”>“Planar Surfaces”>“Set Planar”
工具。 -
系统将提示您选择一条曲线。

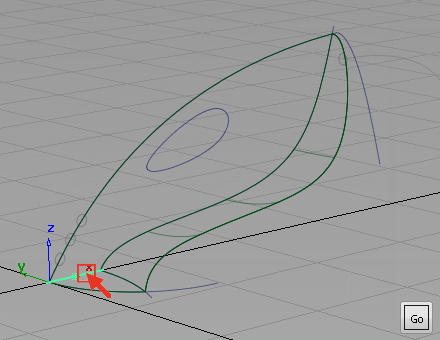

- 沿中心栅格线单击直线曲线，选择该曲线作为平面的第一条曲线。

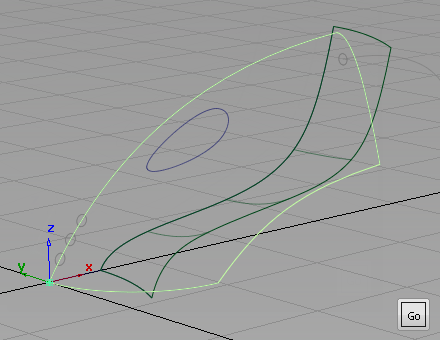

已选择该曲线，并在视图右下角出现一个“Go”按钮。
系统将提示您选择另一条曲线。

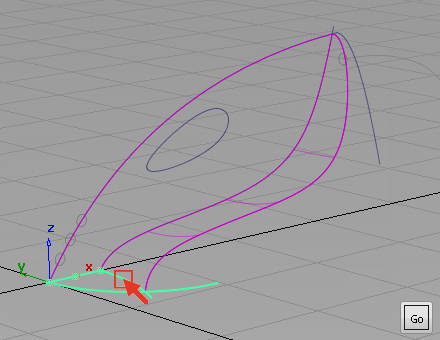

- 单击吸尘器口的前部曲线，选择该曲线作为平面的第二条曲线。如果出现拾取选择器，请确保您拾取了曲线而不是曲面边。
已选择曲线。接下来，系统将提示您选择另一条曲线。

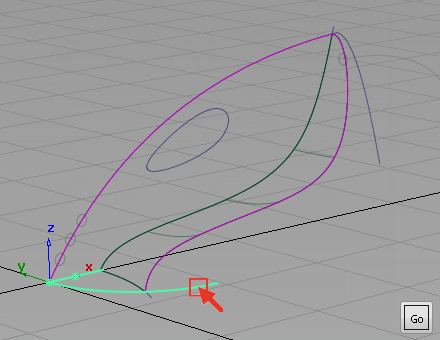

- 单击吸尘器口的后部曲线，选择该曲线作为平面的第三条曲线。
已选择曲线。这三条曲线形成了一个闭合区域，会在此区域内创建平面。
- 单击“Go”创建平面。

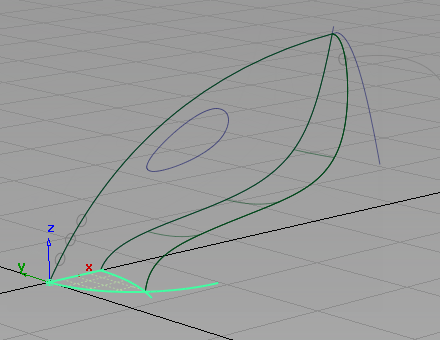

已创建显示为黄色栅格的曲面。
- 选择“Pick”>“Nothing” 取消对平面的选择。
- 使用“Control Panel”中的“Diagnostic Shade”查看此模型。
保存您的作品
- 选择“File”>“Save As”
保存当前场景。 - 将您的作品保存在“Lessons”项目的“wire”文件夹中。
- 将此文件命名为“myvacuum2.wire”。
