沿曲线放置对象的副本

复制一个或多个对象,并沿一条或多条曲线等距离放置副本,形成“缝合图案”。

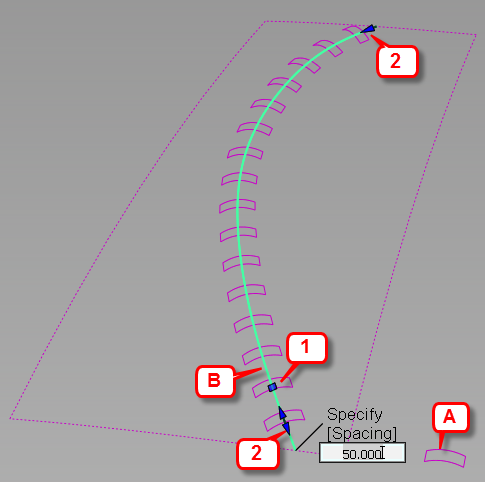

A:缝合对象。B:目标曲线。1:间距操纵器。2.范围(开始/结束)操纵器。

通过选项窗口和操纵器,可以控制副本的间距、范围、位置和方向。

创建和放置副本(缝合图案)

  1. 选择“Transform”>“Path Array”
  2. 选择缝合对象。这些对象可以是曲线、曲面或网格。
  3. 单击视图窗口右下角的“Build”按钮。
  4. 选择目标曲线。这些曲线可以是自由曲线、面上线、曲面边、修剪边或等参线(包括细分线)。
    • 缝合对象的副本沿曲线的长度显示。副本的轴心点沿曲线放置,并可用于计算间距。
    • 范围箭头操纵器会出现在最后一条目标曲线的起点和终点处。
    • 还会显示“Spacing/Number”操纵器,带有一个“Specify”标签,单击此标签可在“Spacing”和“Number”调整之间进行切换。单击标签下面的数字值可输入一个准确值。
  5. 通过控制选项修改副本的间距、范围和方向。还可以使用操纵器直接在模型上修改间距和范围。

    重复对象会产生历史,并随选项的修改而更新。

    注: 只有沿最后一条选定目标曲线放置的副本会受影响。
  6. 选择其他目标曲线(如果需要)。

通过操纵器设置副本的范围、间距或数量

控制窗口中的某些选项在模型上有对应的操纵器。

示例

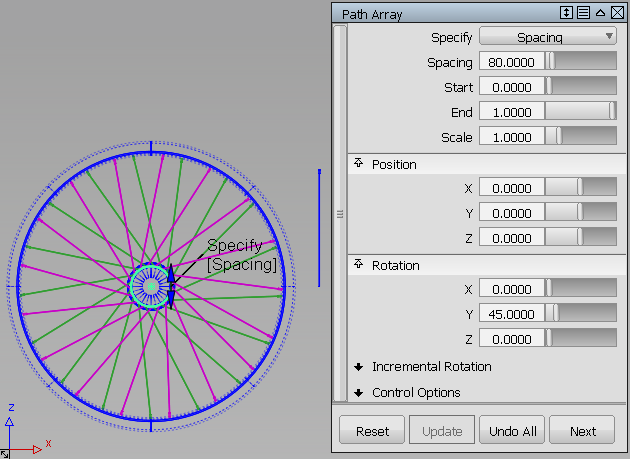

在下面的图像中,复制轮辐(两个曲面,显示在自行车车轮的右侧),然后沿圆形路径曲线(内轮缘)放置。重复此操作两次,创建两组轮辐:一组绕 Y 轴旋转 45 度(粉红色),另一组绕 Y 轴旋转 315 度(绿色)。
